Atemschutzgesichtsmaske

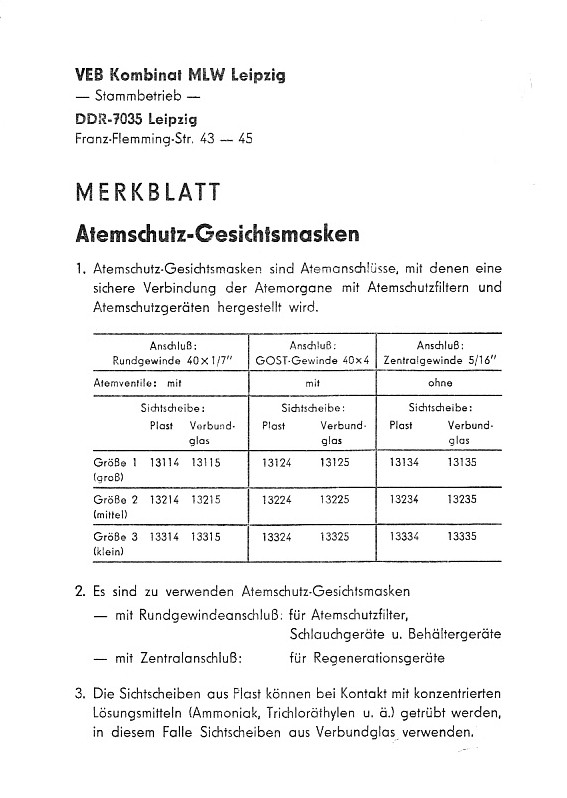

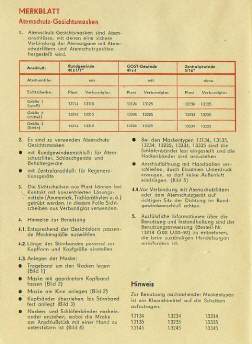

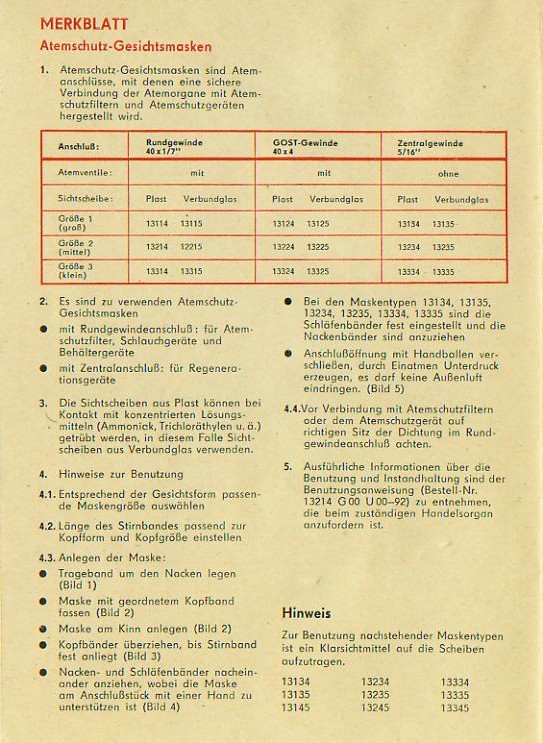

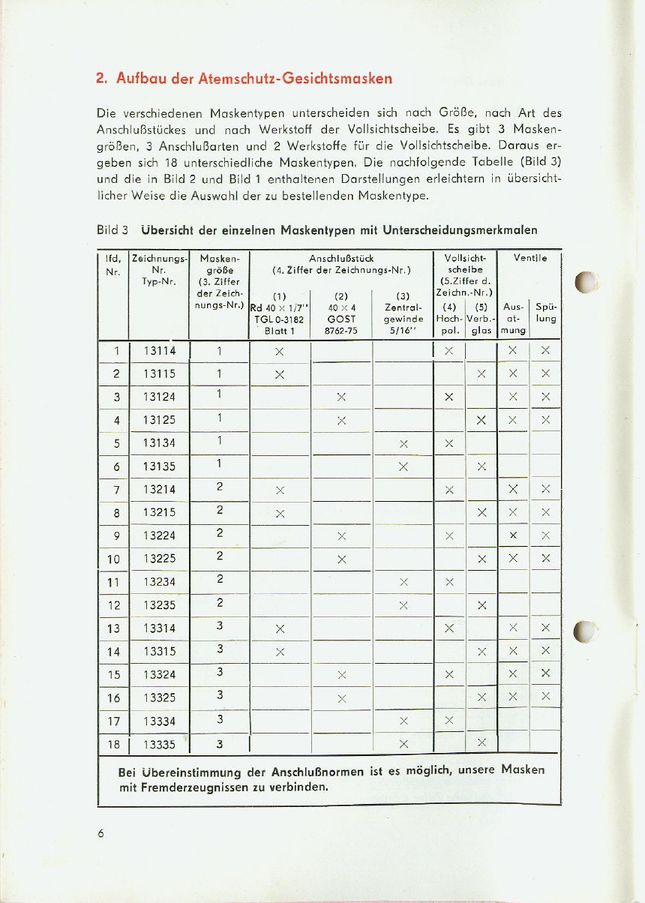

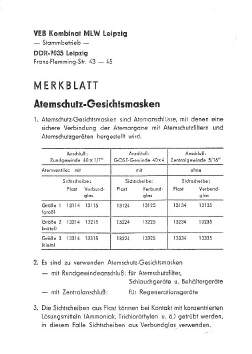

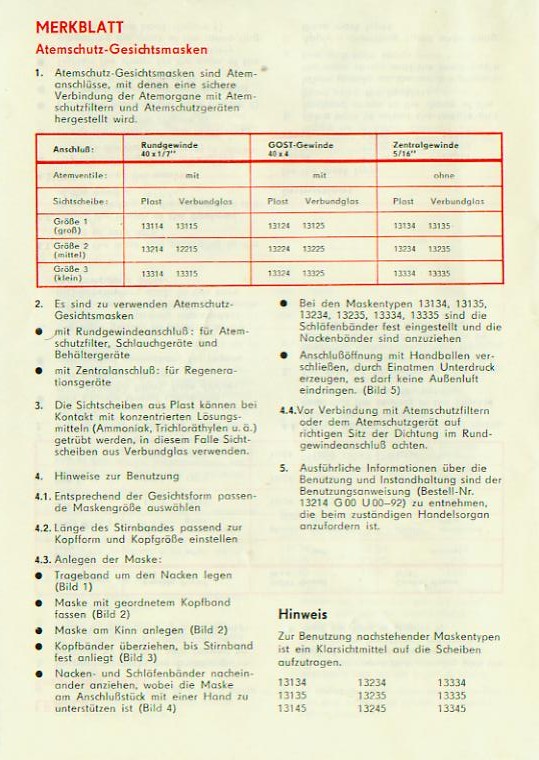

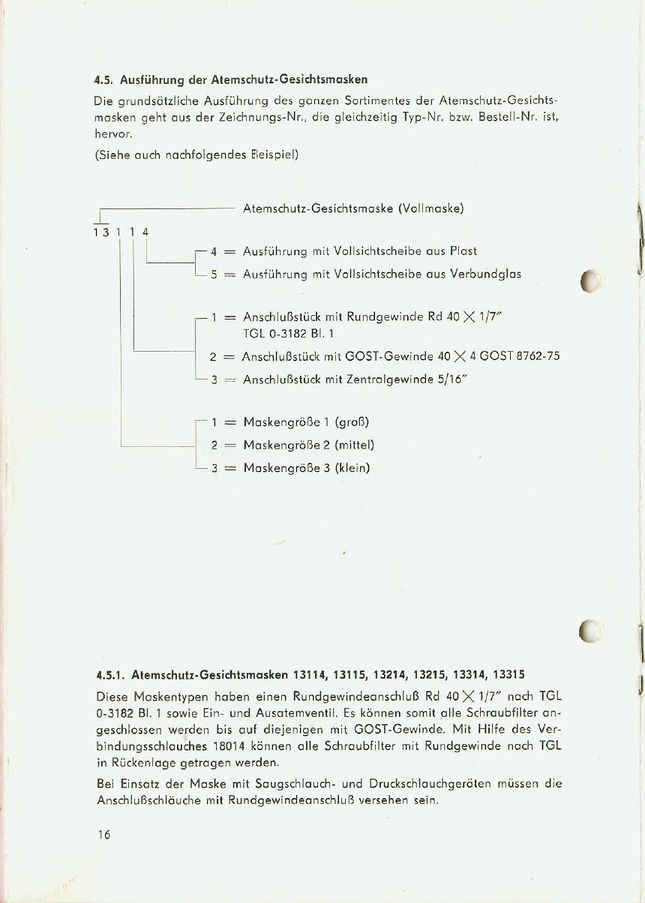

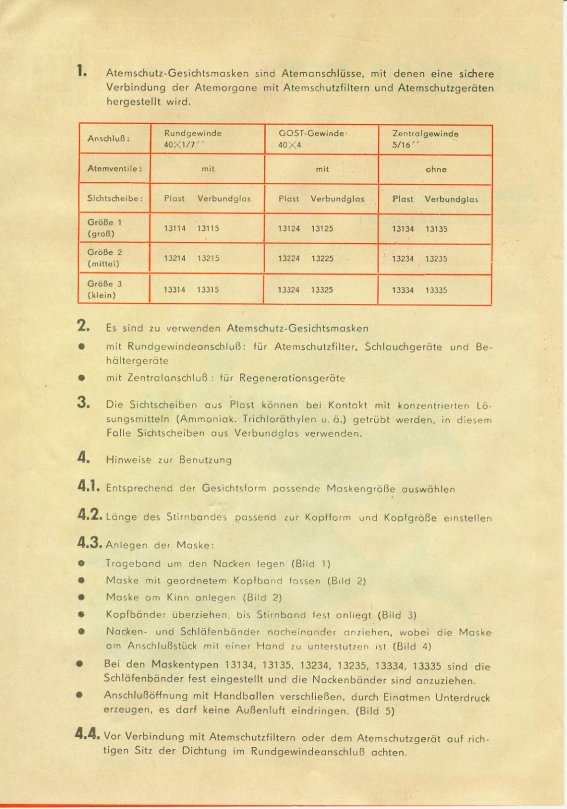

Übersicht

Anschluss  Rundgewinde 40 x 1/7"  Rundgewinde 40 x 1/7"  GOST-Gewinde 40 x 4  GOST-Gewinde 40 x 4  Zentralgewinde 5/16"  Zentralgewinde 5/16"
Ausatemventil  mit  mit  mit  mit  ohne  ohne
Sichtscheibe  Hochpolymer  Verbundglas  Hochpolymer   Verbundglas  Hochpolymer  Verbundglas
Größe 1 (groß)  13114  13115 ; MLW-TR  13124  13125  13134  13135
Größe 2 (mittel)  13214  13215 ; MLW-TR  13224  13225  13234  13235
Größe 3 (klein)  13314  13315 ; MLW-TR  13324  13325  13334  13335


Nach oben

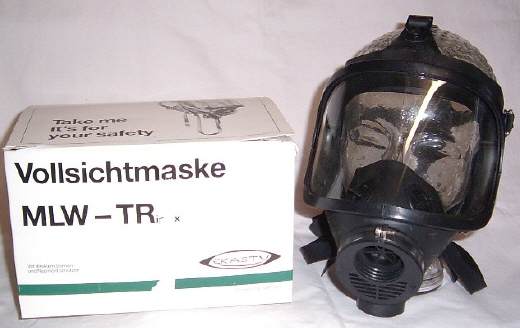

Vertrieb 1989 durch EKASTU als MLW-TR in Verbindung mir Filter DIRIN Mk II (Sekur)

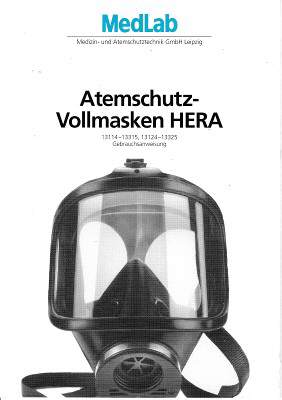

Ab 1990 von der Medizin- und Atemschutz GmbH Leipzig als "Atemschutz-Vollmasken HERA 13114 - 13315; 13124 - 13325" vertrieben.



Nach oben




Nach oben

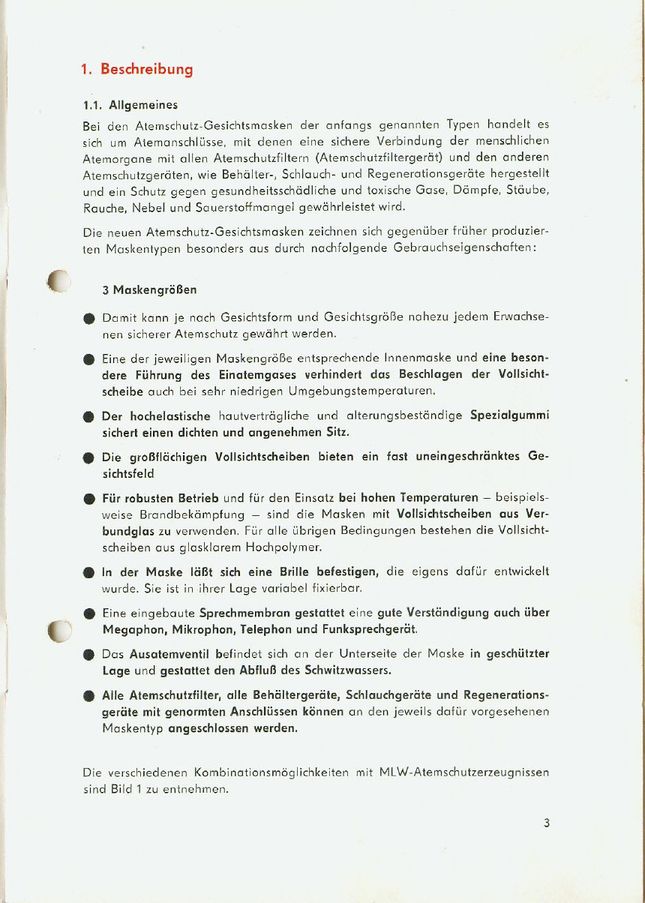

Allgemein

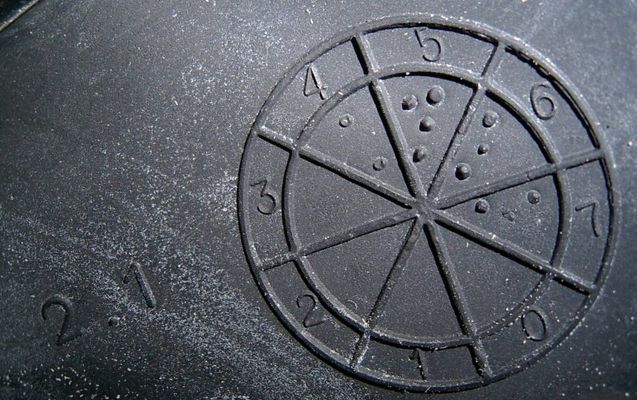

Herstellungsdatum:  rechts Innen, auf Innenmaske, auf Bänderung 0 = 1980 7 = 1987 Punkt = 1 Quartal z.B. 2. Quartal 1987

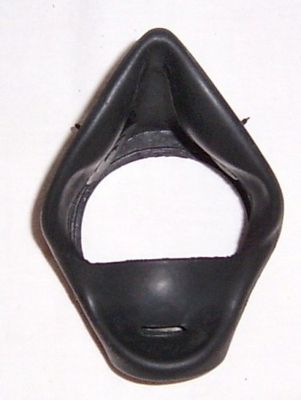

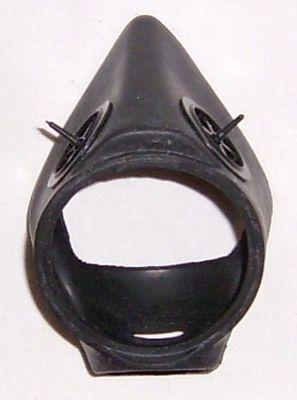

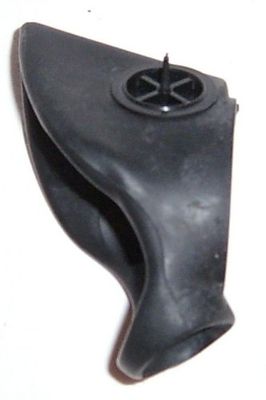

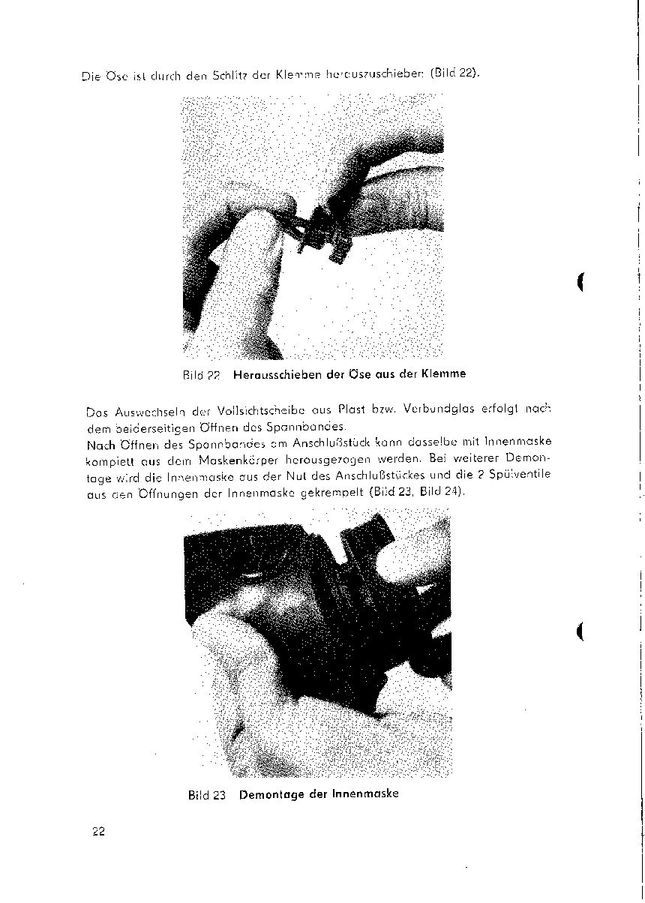

Innenmaske  Auswechselbar mit Spülventilen in 3 Größen  Bild 1 , Bild 2 , Bild 3

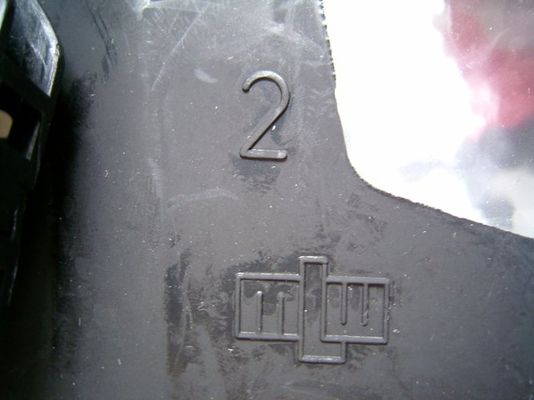

Größenangabe:  Links Aussen

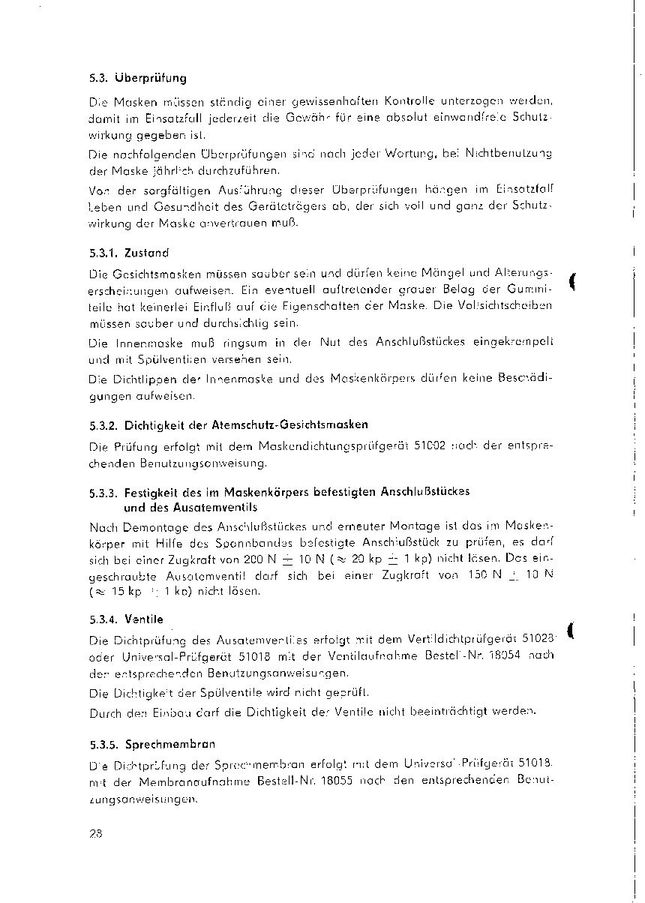

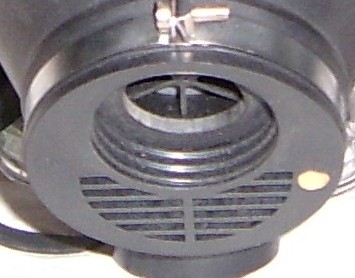

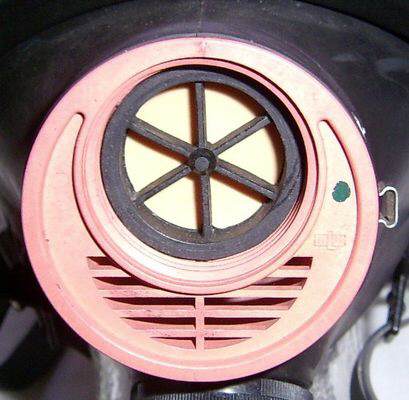

Überprüfung:   Farbpunkt auf Anschlussstück gibt Jahr der letzten Überprüfung an 1994 = blau, 1995 = braun, 1996 = grün, 1997 = weiß, 1998 = rot, 1999 = gelb

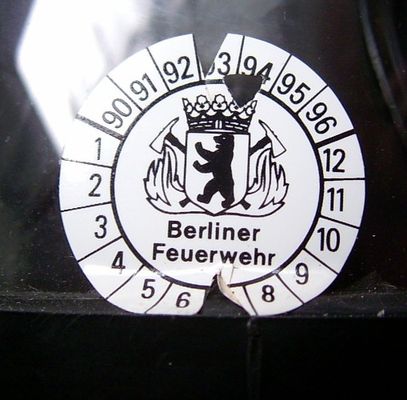

Prüfsiegel Berliner Feuerwehr
Bemerkung.  3 verschiedene Kappen für Ausatemventil  Variante 1 , Variante 2 , Variante 3

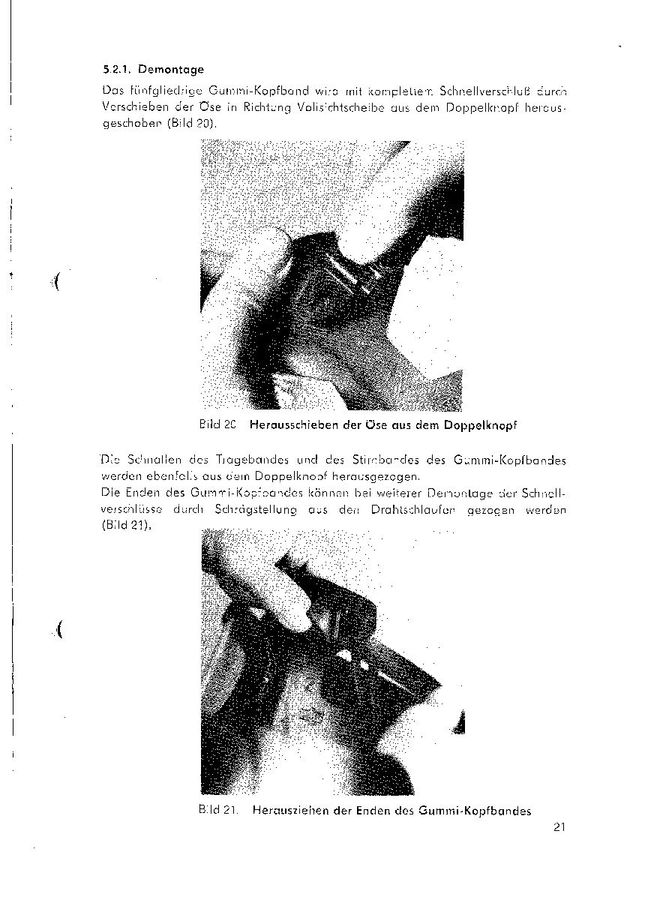

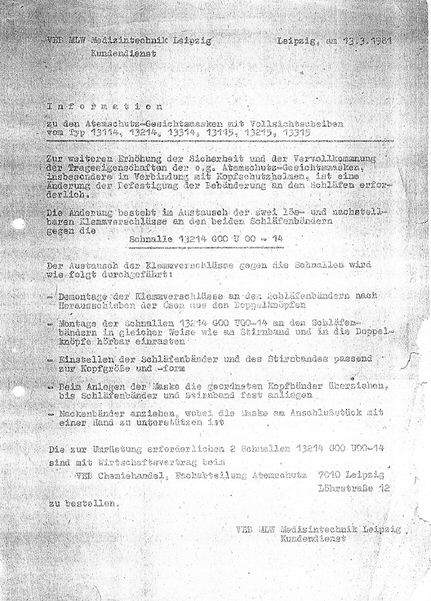

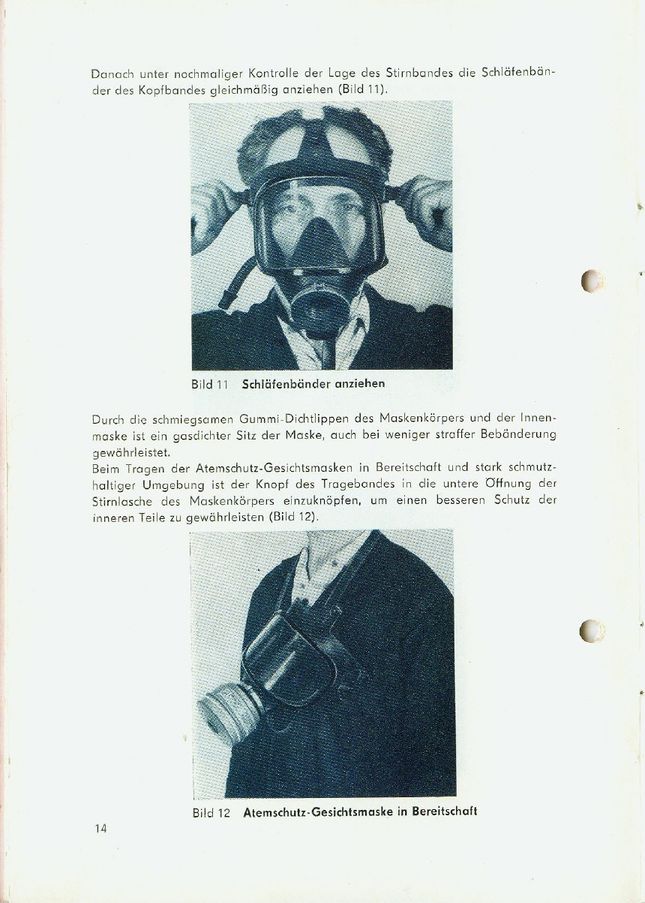

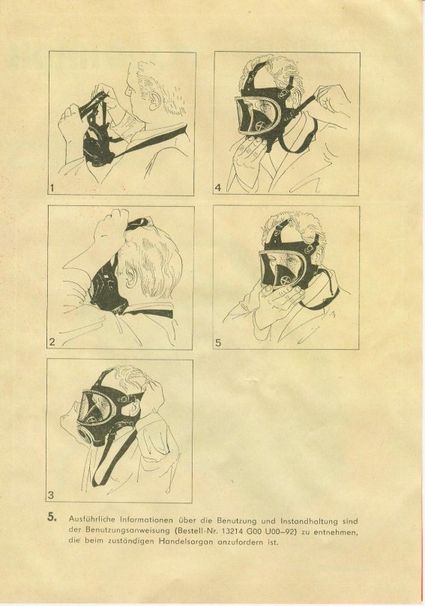

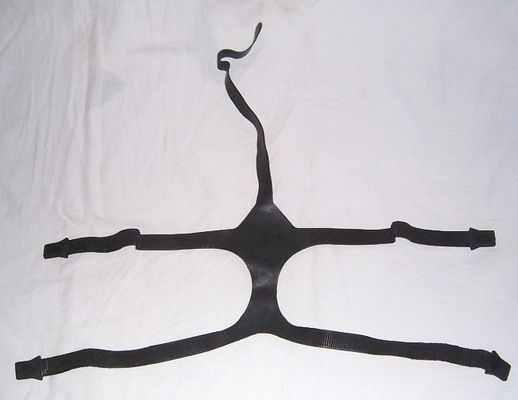

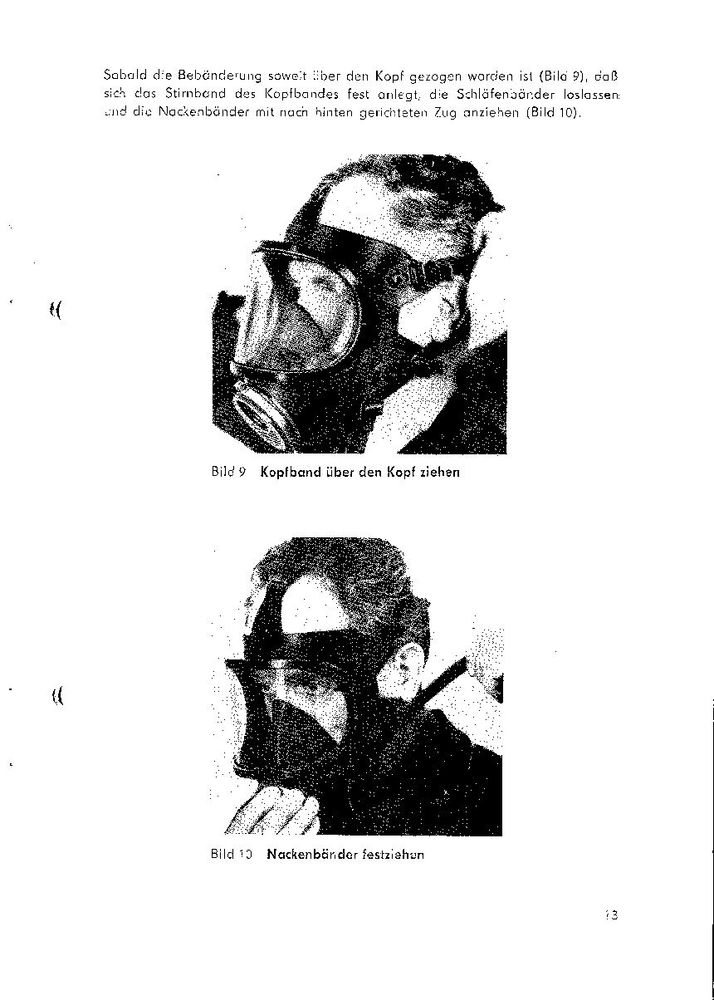

Befestigung Schläfenbänderung siehe Quelle 5   bis 1981

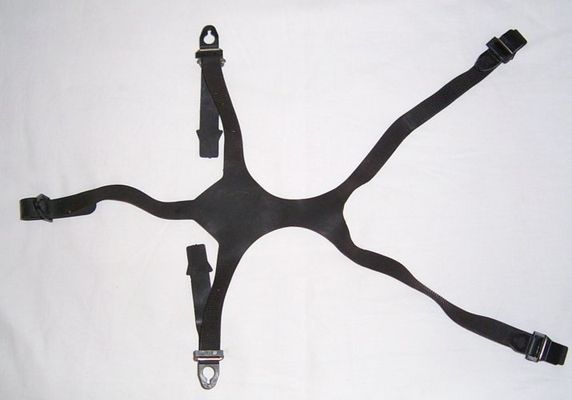

  ab 1981

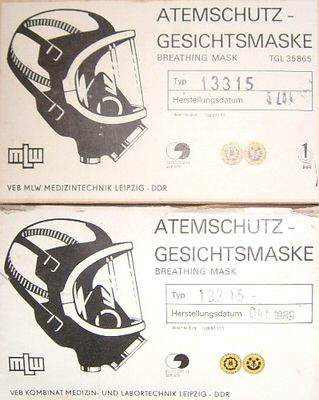

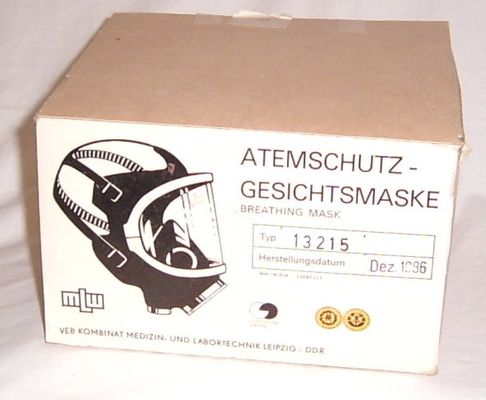

Verpackung:  Karton

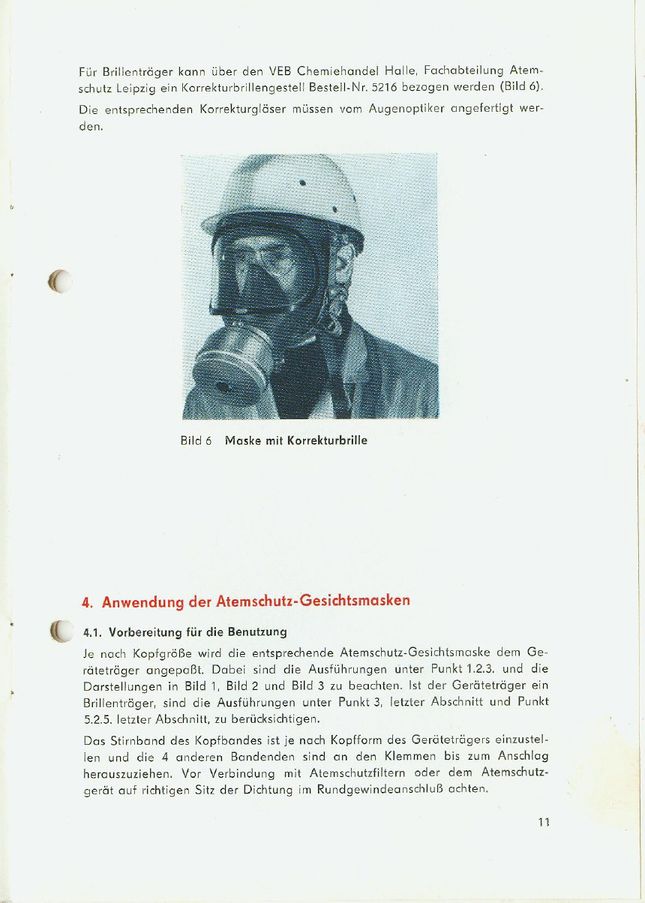

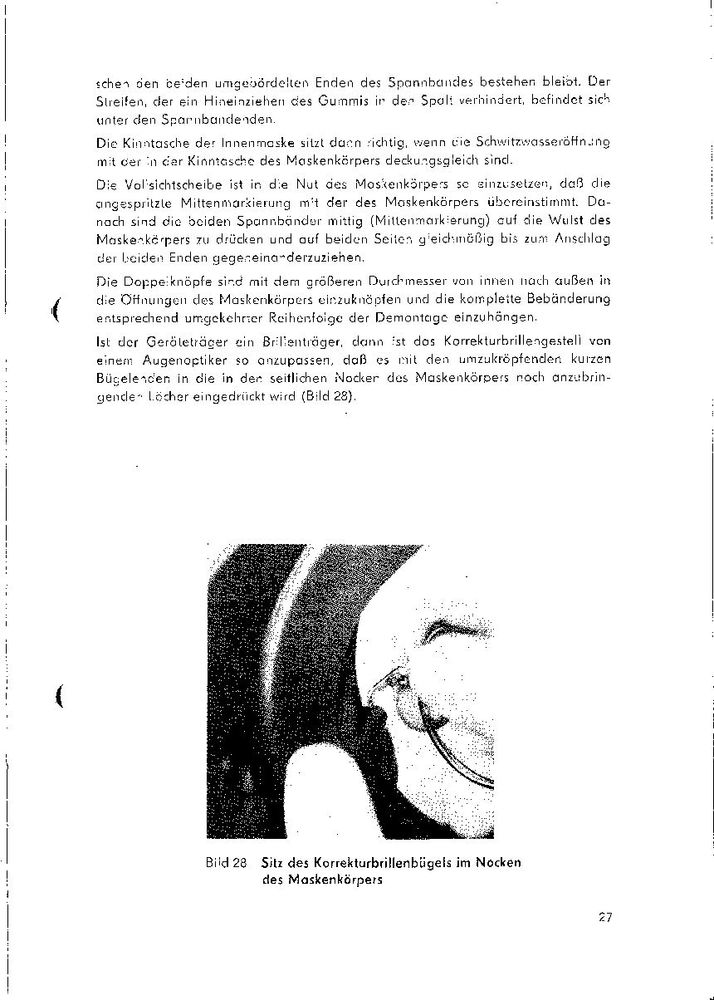

Zubehör:  Tragebeutel, Korrekturbrille


Nach oben

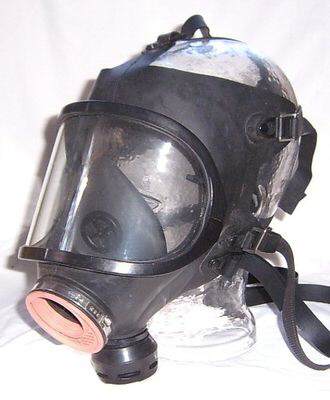

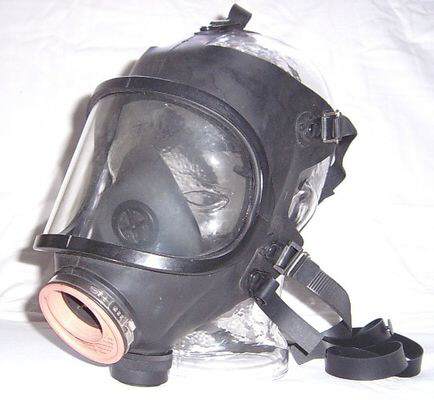

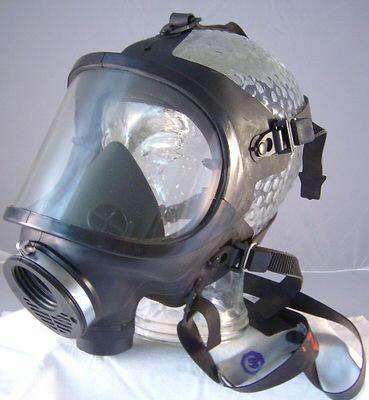

Atemschutzgesichtsmaske 13215

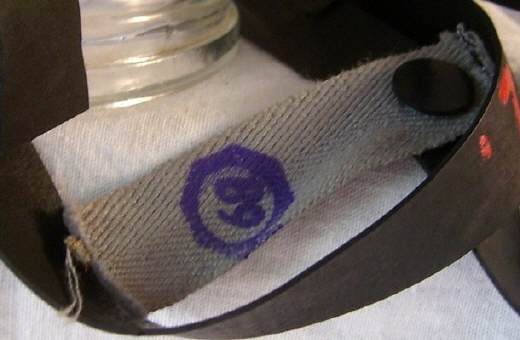

Stempel der Überprüfung 1989 auf Gurtband am Maskentrageband angeknöpft



Nach oben


Prüfstempel Achteckig



Nach oben

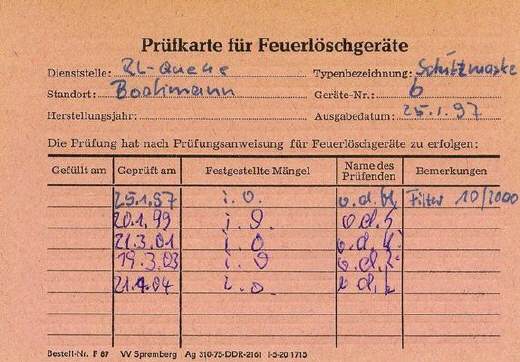

Prüfkarte




Nach oben

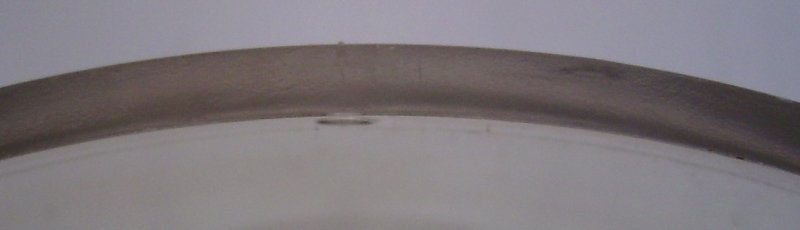

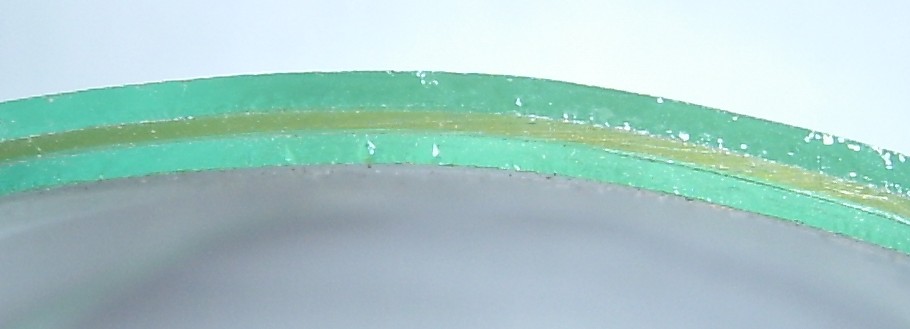

Unterschied Sichtscheibe

Verbundglas  Hochpolymer


Nach oben

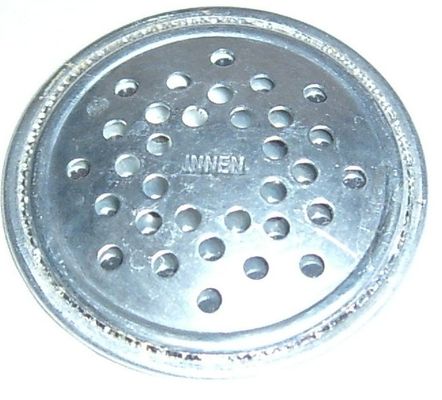

Sprechmembran 13214 G01 U02

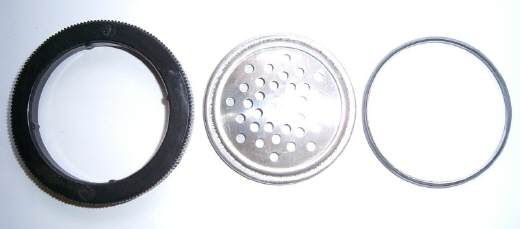

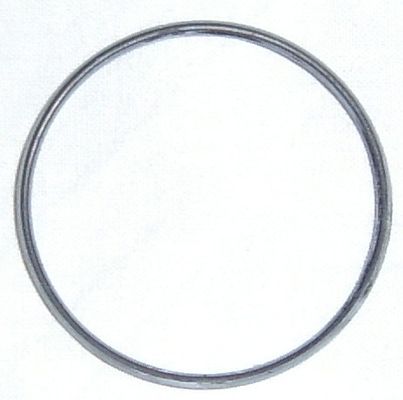

Gewindering - Sprechmembran - Rundring



Nach oben

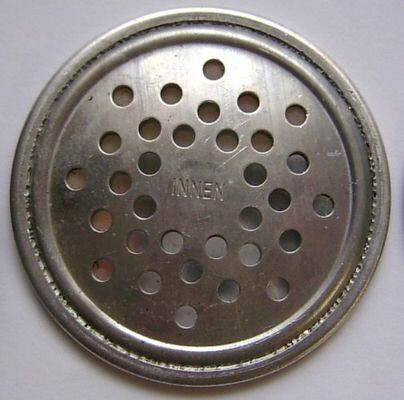

Sprechmembran



Nach oben

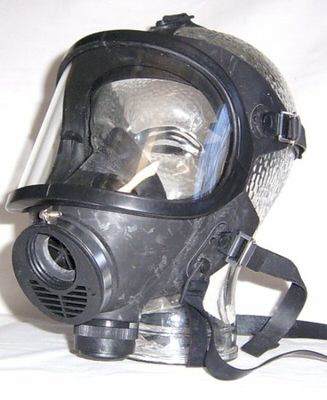

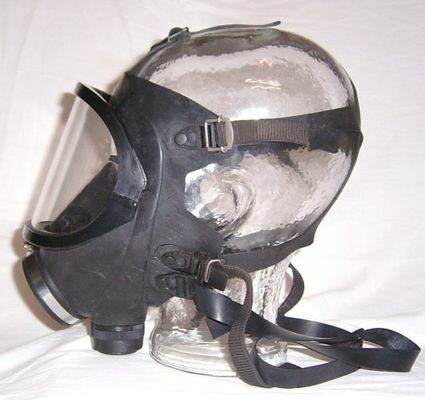

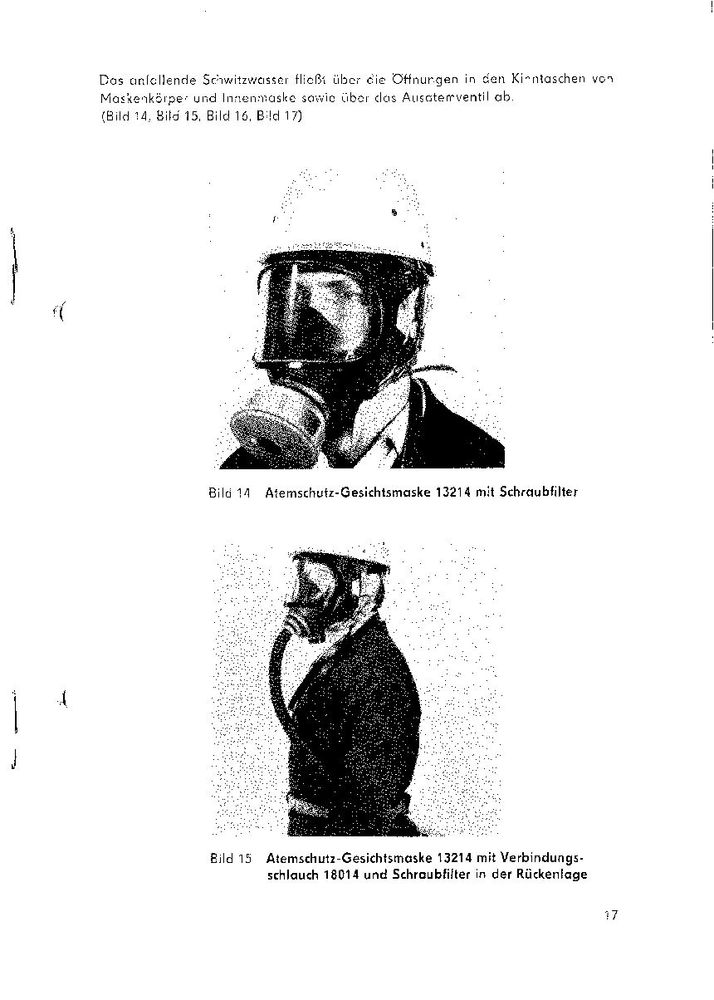

Ansicht 13114




Nach oben




Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13114 - 13314
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:   Rundgewindeanschluss 40 x 1/7" mit Sprechmembran (Polyesterfolie)
Einatemventil:   Gummi
Ausatemventil:   Gummi
Dichtlippen:   Gummi
Innenmaske:   Mit 2 Spülventilen, auswechselbar, 3 Größen
Bebänderung:   5-gliedriges Gummikopfband mit Schnellspannverschlüssen
Sichtscheibe:  Hochpolymer
Klarscheiben:  Keine
Größen:  1 = 13114 (groß), 2 = 13214 (Mittel), 3 = 13314 (klein)
(z.Z. im IFM)


Nach oben

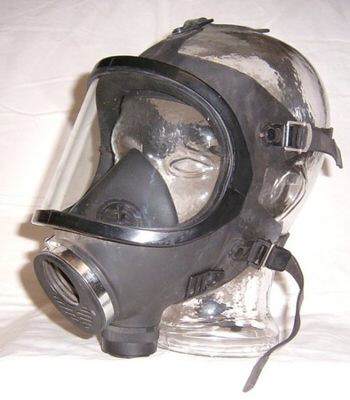

Ansicht 13115




Nach oben

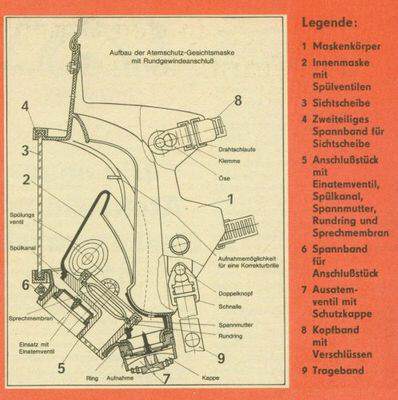

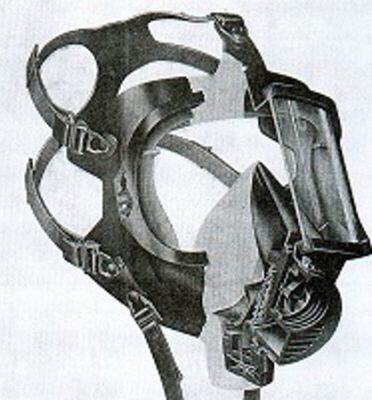

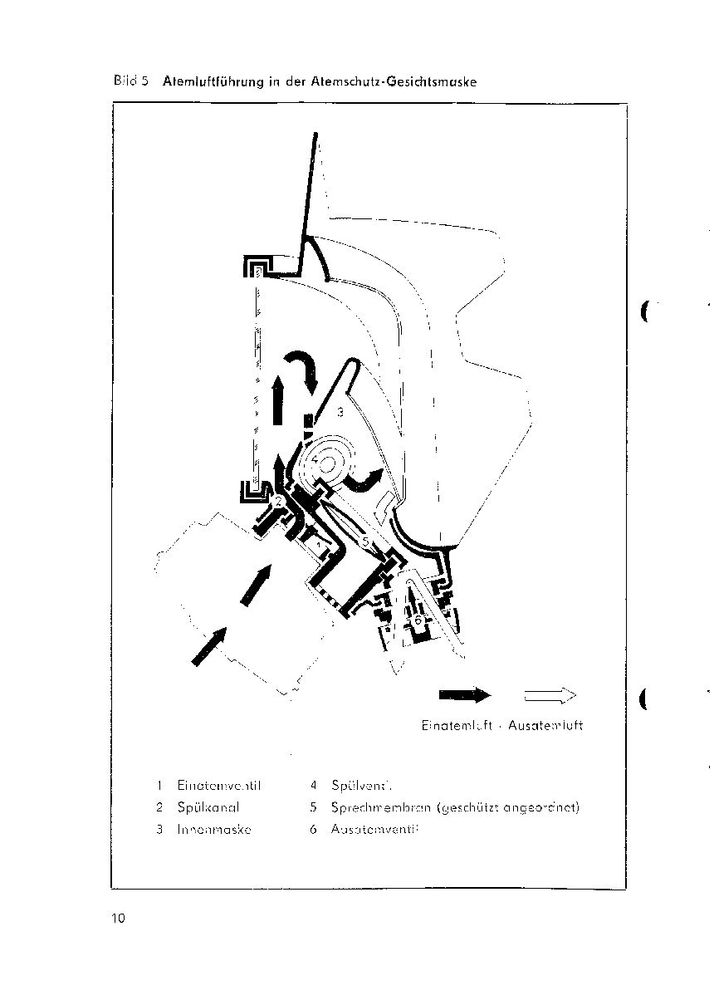

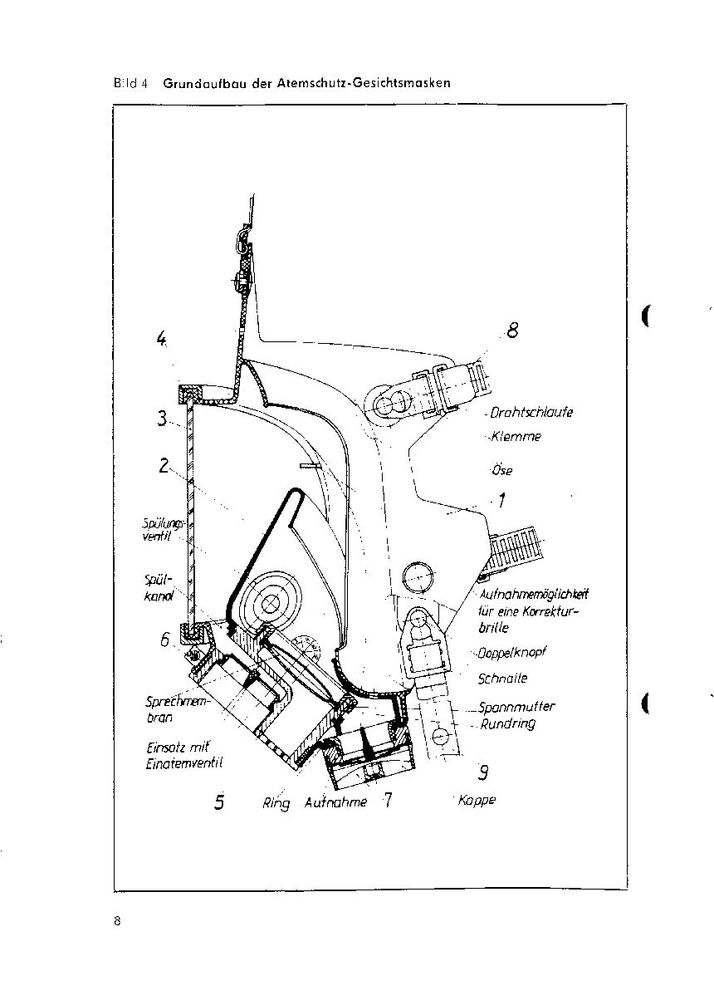

Schnittzeichnung




Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13115 - 13315
Einsatz bei Feuewehr:  ab 1983
Material:  Alterungsbeständiger Gummi
Farbe:  Schwarz
Anschlussstück:   Rundgewindeanschluss 40 x 1/7" mit Sprechmembran (Polyesterfolie)
Einatemventil:   Gummi
Ausatemventil:  Gummi
Dichtlippen:   Gummi
Innenmaske:   Mit 2 Spülventilen, auswechselbar, 3 Größen
Bebänderung:  5-gliedriges Gummikopfband mit Schnellspannverschlüssen
Sichtscheibe:  Verbundglas
Klarscheiben:  Keine
Größen:  1 = 13115 (groß), 2 = 13215 (Mittel), 3 = 13315 (klein)
(z.Z. im IFM)


Nach oben

Ansicht 13124




Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13124 - 13324
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:  Rundgewindeanschluss, GOST-Gewinde 40 x 4 mit Sprechmembran (Polyesterfolie)
Einatemventil:  Gummi
Ausatemventil:  Gummi
Dichtlippen:  Gummi
Innenmaske:  Mit 2 Spülventilen, auswechselbar, 3 Größen
Bebänderung:  5-gliedriges Gummikopfband mit Schnellspannverschlüssen
Sichtscheibe:  Hochpolymer
Klarscheiben:  Keine
Größen:  1 = 13124 (groß), 2 = 13224 (Mittel), 3 = 13324 (klein)
Einsatz:  Schraubfilter mit GOST-Gewinde


Nach oben

Ansicht 13125




Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13125 - 13325
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:  Rundgewindeanschluss, GOST-Gewinde 40 x 4 mit Sprechmembran (Polyesterfolie)
Einatemventil:  Gummi
Ausatemventil:  Gummi
Dichtlippen:  Gummi
Innenmaske:  Mit 2 Spülventilen, auswechselbar, 3 Größen
Bebänderung:  5-gliedriges Gummikopfband mit Schnellspannverschlüssen
Sichtscheibe:  Verbundglas
Klarscheiben:  Keine
Größen:  1 = 13125 (groß), 2 = 13225 (mittel), 3 = 13325 (klein)
Einsatz:  Schraubfilter mit GOST-Gewinde


Nach oben

Ansicht 13134




Nach oben

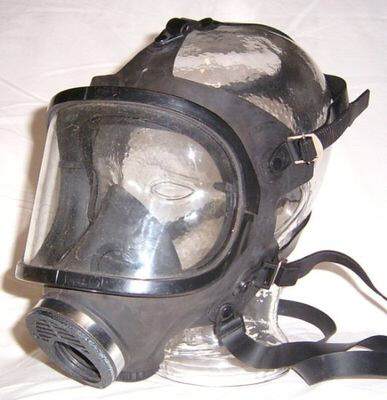

Ansicht 13145




Nach oben

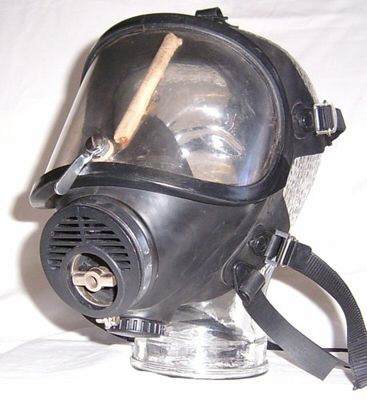

13234 mit Scheibenwischer



Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13134 - 13334
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:   Zentralgewinde 5/16" mit Sprechmembran (Polyesterfolie)
Innenmaske:   Keine Spülventile, auswechselbar, 3 Größen
Bebänderung:  5-gliedriges Gummikopfband, Schläfenbänder fest eingestellt, Nackenbänder zum anziehen mit Schnellspannverschlüssen
Sichtscheibe:   Hochpolymer
Klarscheiben:  Keine, Klarsichtmittel verwenden
Größen:  1 = 13134 (groß), 2 = 13234 (mittel), 3 = 13334 (klein)
(z.Z. im IFM)


Nach oben

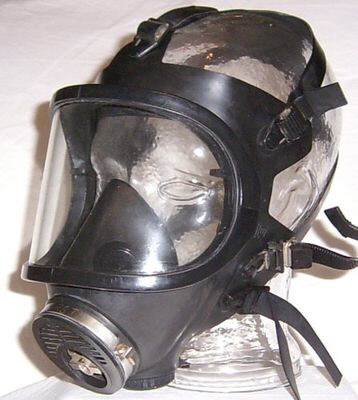

Ansicht 13135




Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13135 - 13335
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:  Zentralgewinde 5/16" mit Sprechmembran (Polyesterfolie)
Innenmaske:  Keine Spülventile, auswechselbar, 3 Größen
Bebänderung:  5-gliedriges Gummikopfband, Schläfenbänder fest eingestellt, Nackenbänder zum anziehen mit Schnellspannverschlüssen
Sichtscheibe:   Verbundglas
Klarscheiben:  Keine, Klarsichtmittel verwenden
Größen:  1 = 13135 (groß), 2 = 13235 (mittel), 3 = 13335 (klein)
(z.Z. im IFM)


Nach oben

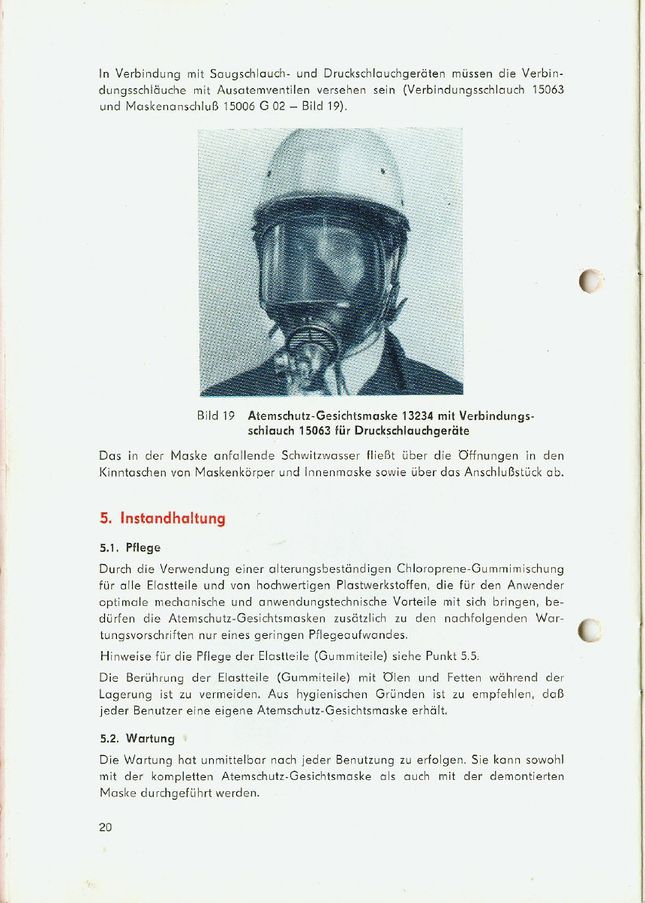

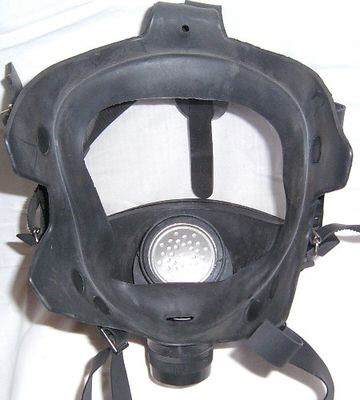

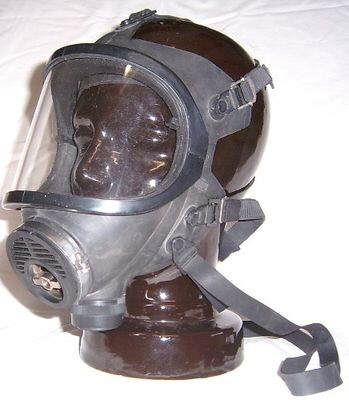

Ansicht 13234 mit Ausatemventil


ZA und Ausatemventil, keine Innenmaske



Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13145 - 13345
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:  Rundgewinde 40 x 1/7" mit Sprechmembran (Polyesterfolie)
Einatemventil:   Ohne
Ausatemventil:   Dichtgesetzt
Dichtlippen:  Gummi
Innenmaske:   2 Spülventile dichtgesetzt, auswechselbar, 3 Größen
Bebänderung:  5-gliedriges Gummikopfband mit Schnellspannverschlüssen
Sichtscheibe:  Verbundglas
Klarscheiben:  Keine, Klarsichtmittel verwenden
Größen:  1 = 13145 (groß), 2 = 13245 (mittel), 3 = 13345 (klein)
Einsatz:  In Verbindung mit Beatmungsgeräten
(z.Z. im IFM)


Nach oben


Innenmaske fehlt



Nach oben

Beschreibung

Bezeichnung:  Atemschutz-Gesichtsmaske 13134 - 13334 mit Ausatemventil
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:  Zentralanschluss
Einatemventil:   Ohne
Ausatemventil:   Gummi
Dichtlippen:  Gummi
Innenmaske:   ohne
Bebänderung:  5-gliedriges Gummikopfband mit Schnellspannverschlüssen
Sichtscheibe:  Hochpolymer
Klarscheiben:  Keine, Klarsichtmittel verwenden
Größen:  1 = 13145 (groß), 2 = 13245 (mittel), 3 = 13345 (klein)
Einsatz:  In Verbindung mit Druckschlauchgeräten
(z.Z. im IFM)


Nach oben

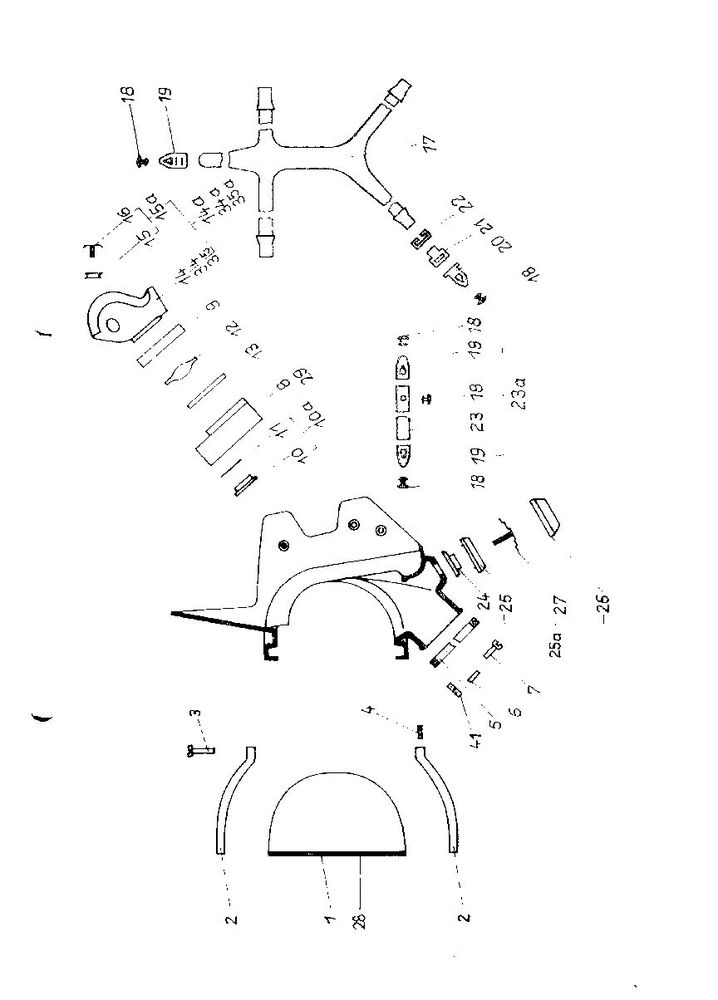

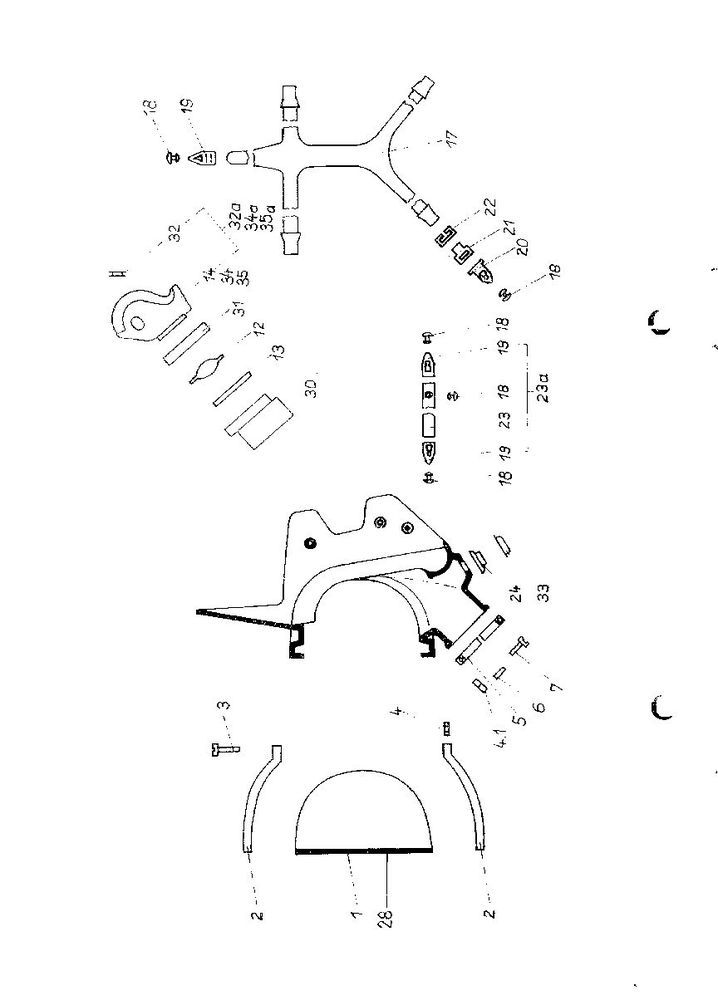

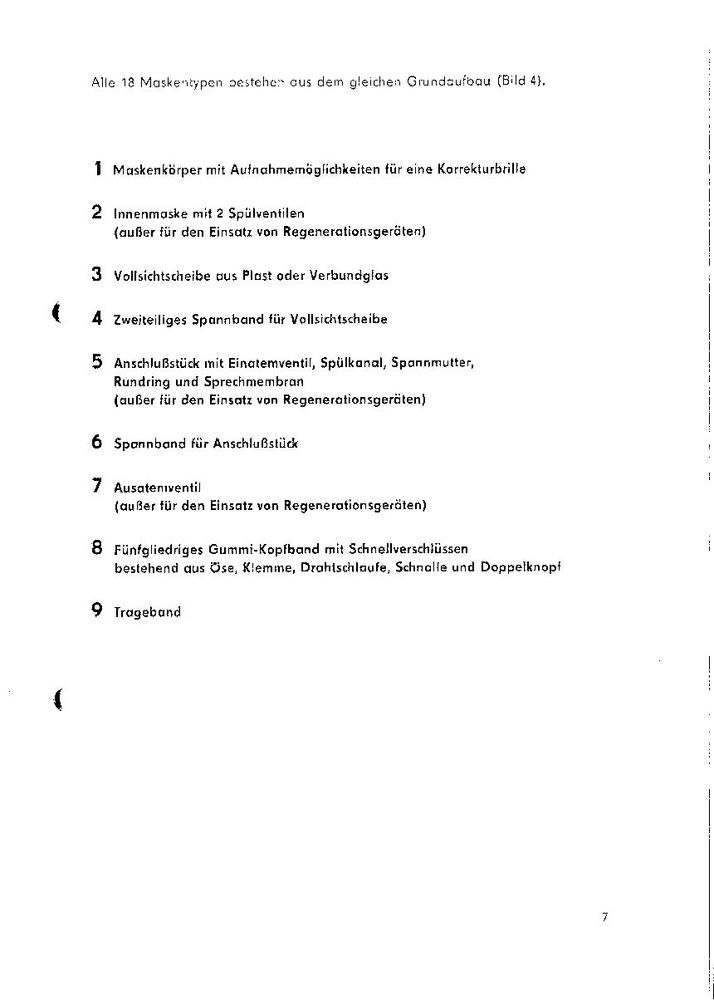

Teile der Atemschutz-Gesichtsmaske 13215

Lfd.Nr.  Benennung  Zeichnungs-Nr.  Anzahl  Bemerkungen  Bild

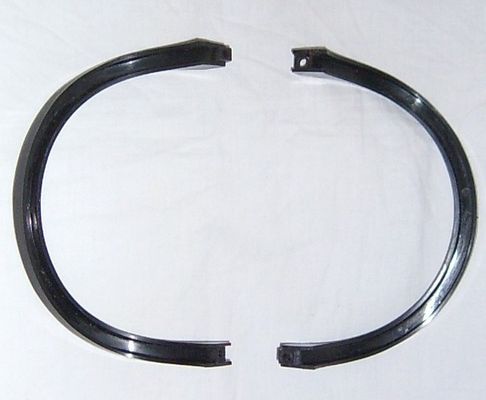

Spannband  13 214 G00 U00-05  für Scheibe

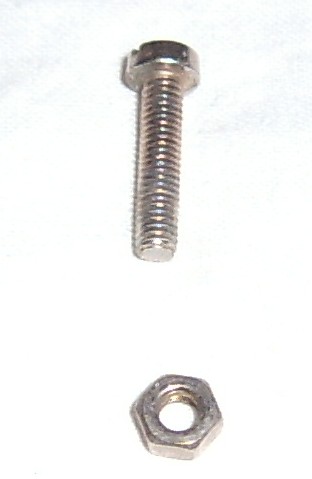

3 + 4  Zylindermutter + Sechskantschraube   M4 x 18 + M4  für Spannband lfd. Nr. 2

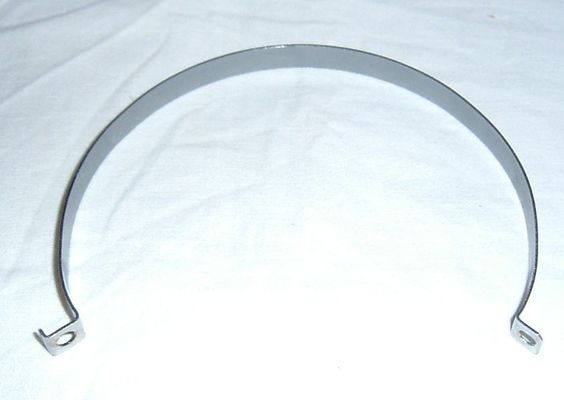

Spannband  13 214 G00 U00-11  für Anschlussstück

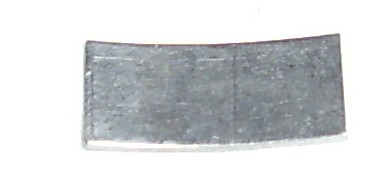

Streifen  13 214 G00 U00-12  für Spannband Anschlussstück

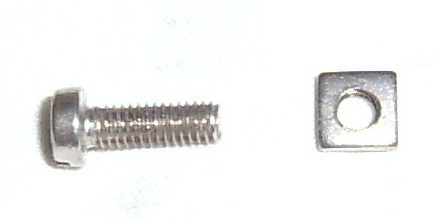

7 + 4.1  Zylinderschraube + Vierkantmutter  M4 x 12 + M4  für Spannband Anschlussstück

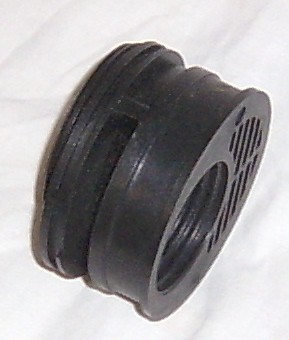

Anschlussstück R  13 214 G01 U00-01

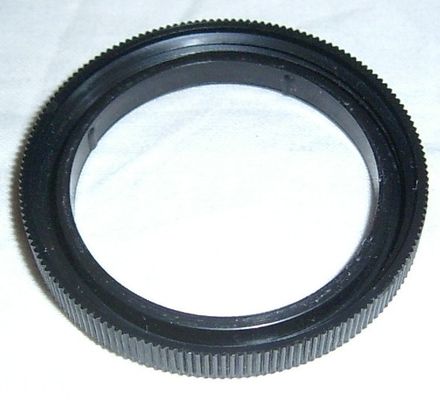

Spannmutter  13 214 G01 U00-02  Befestigungsmutter für Sprechmembran

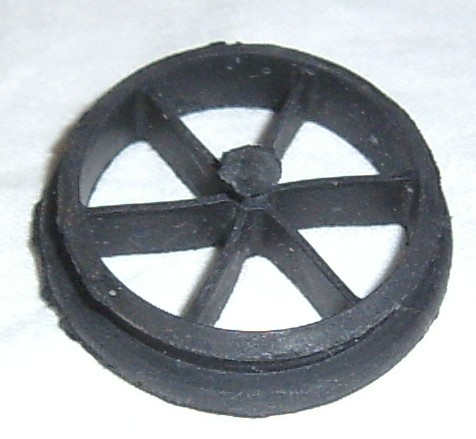

10  Einsatz  13 214 G01 U01-01  für Einatemventil

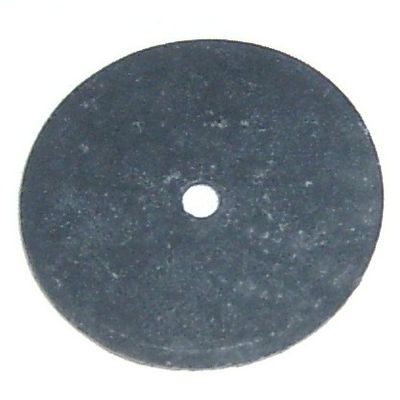

11  Scheibe  07546 112  Scheibe füe Einatemventil
12  Sprechmembran  13 214 G01 U02  für Anschlussstück
13  Rundring  48 x 2 TGL 6365-WS 2.005  Dichtring für Sprechmembran

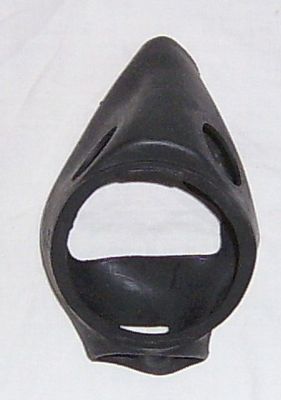

14  Innenaske  13 214 G01 U03-01  für Anschlussstück Größe 2 R

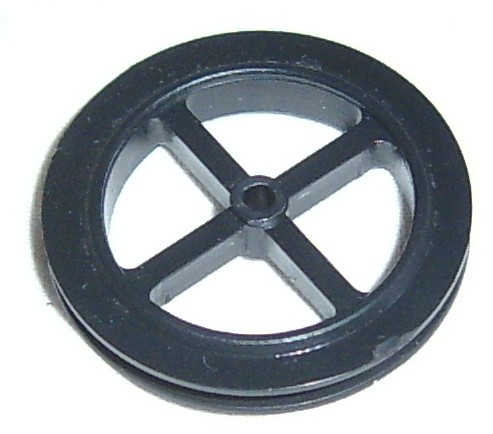

15  Aufnahme  13 214 G01 U04-01  für Spülungsventil

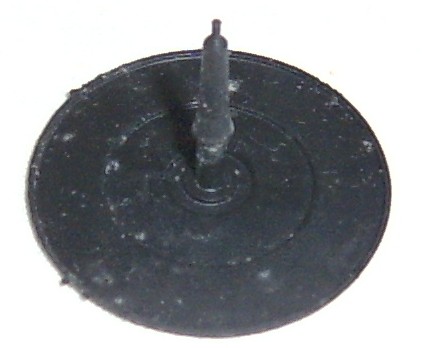

16  Ventilteller  13 214 G01 U04-02  für Spülungsventil
17  Kopfband  13 214 G00 U00-03  Bebänderung für Maskenkörper

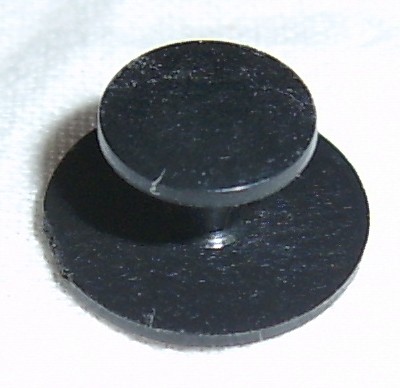

18  Doppelknopf  13 214 G00 U00-07  für Bebänderung

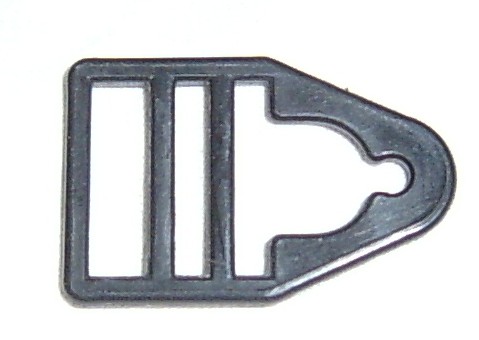

19  Schnalle  13 214 G00 U00-08  für Bänderung

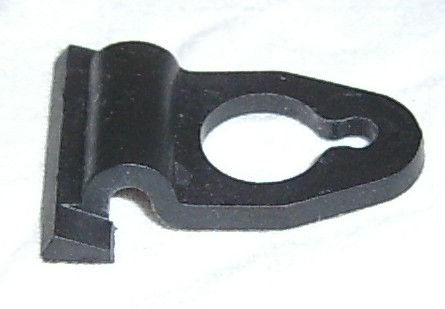

20  Öse  13 214 G00 U00-09  für Bänderung

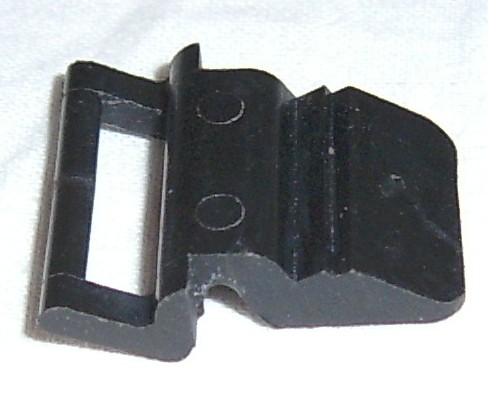

21  Klemme  31 214 G00 U00-10  für Bänderung

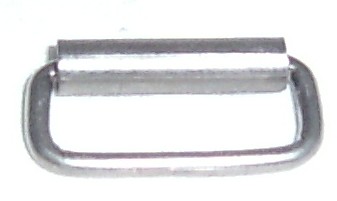

22  Drahtschlaufe  018 x 7 TGL 12078 St gal Ni 10 b  für Klemme

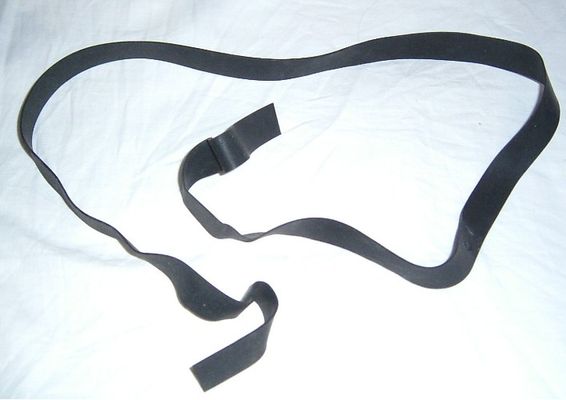

23  Band  13 214 G04 U00-01  Maskentrageband

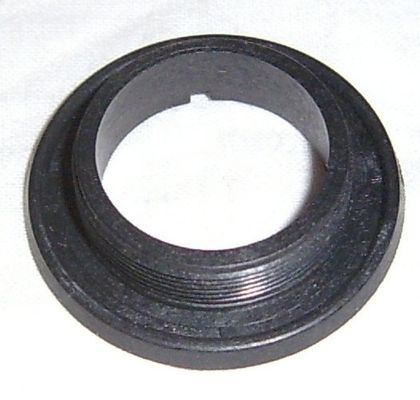

24  Ring  13 214 G00 U00-06  für Aufnahme des Ausatemventils
25  Aufnahme  13 214 G02 U00-01  für Ausatemventil

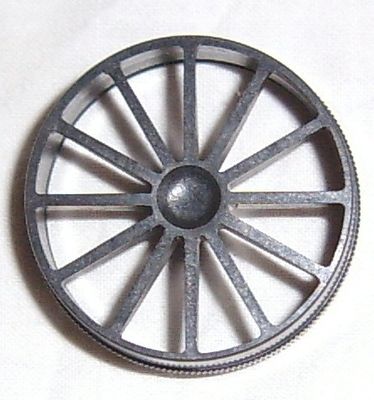

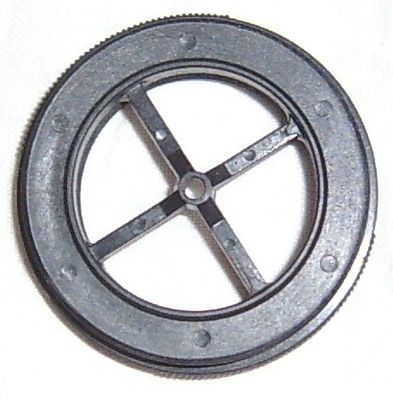

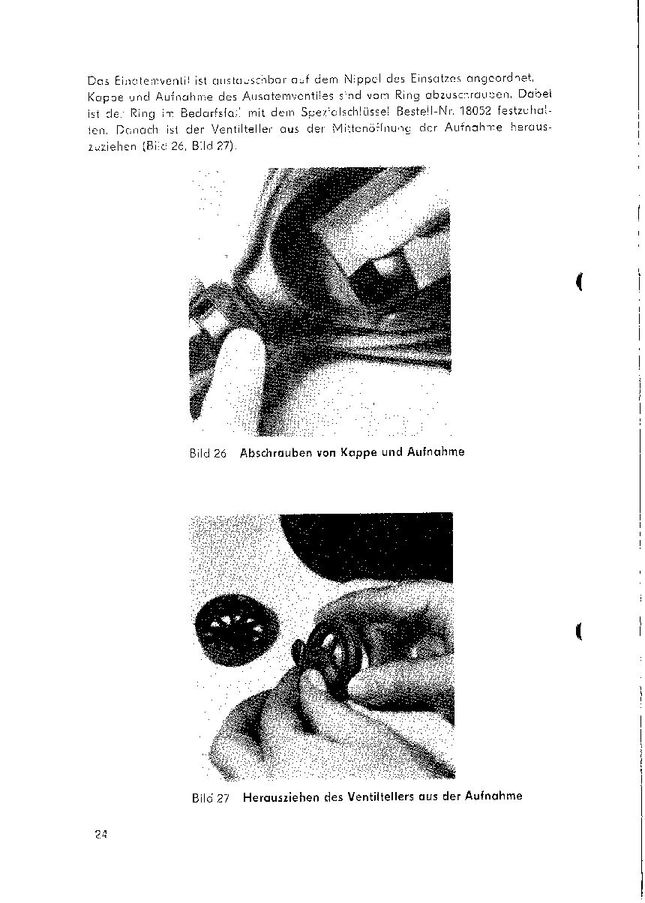

26  Kappe  13 214 G02 U00-02  für Ausatemventil

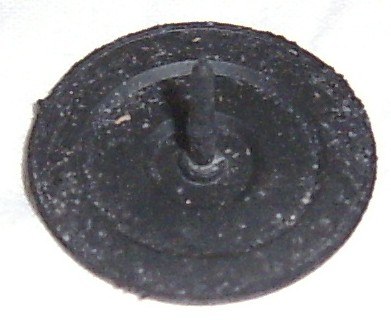

27  Ventilteller  13 214 G02-U00-03  für Ausatemventil

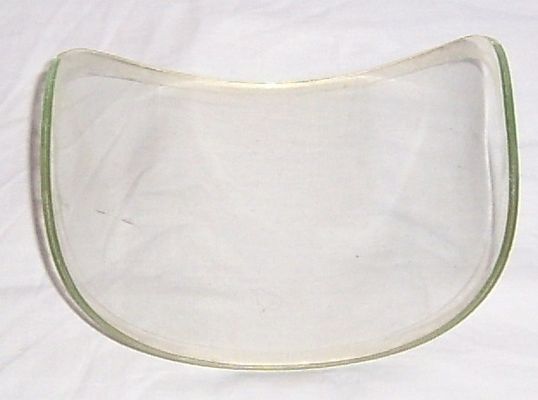

28  Scheibe  13 215 G00 U00-01  Verbundglasscheibe

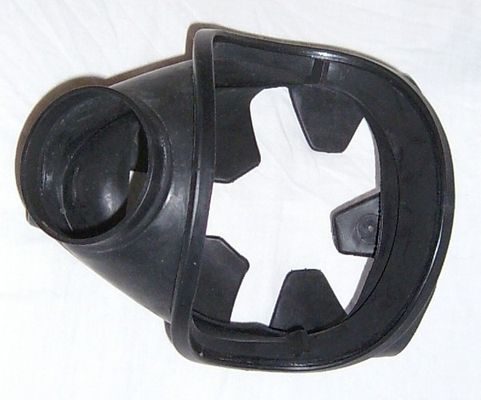

  Maskenkörper


Nach oben

HERA 13220


mit Überdruckausatemventil der Firma AUER



Nach oben


mit normalen Ausatemventil



Nach oben




Nach oben

Beschreibung

Bezeichnung:  Gesichtsmaske 13220
Hersteller  Medizin- und Atemschutztechnik GmbH Leipzig
Jahr  1990
Material:  Alterungsbeständiger Spezialgummi
Farbe:  Schwarz
Anschlussstück:  Gewinde M 45 x 3
Einatemventil:   Gummi
Ausatemventil:   federbelastetes Ausatemventil der Firma AUER
Dichtlippen:  Gummi
Innenmaske:   mit 2 Ventilen
Bebänderung:  5-gliedriges Gummikopfband mit Schnellspannverschlüssen
Sichtscheibe:  Hochpolymer
Klarscheiben:  Keine, Klarsichtmittel verwenden
Größen:
Einsatz:  In Verbindung mit Behältergerät 16220


Nach oben

Quelle

Gebrauchsanweisung für das Behältergerät 16220, das durch Umbau eines Behältergerätes 16215 mittels Nachrüstsatz für Mitteldruckleitungen 18120 GO2 geschaffen wurde
( Ergänzung zur Benutzungsanweisung "Behältergerät 16105 - 16216" in den Sonderheiten des Gerätes 16220 gegenüber dem Gerät 16215)
Medizin- und Atemschutztechnik GmbH Leipzig



Nach oben

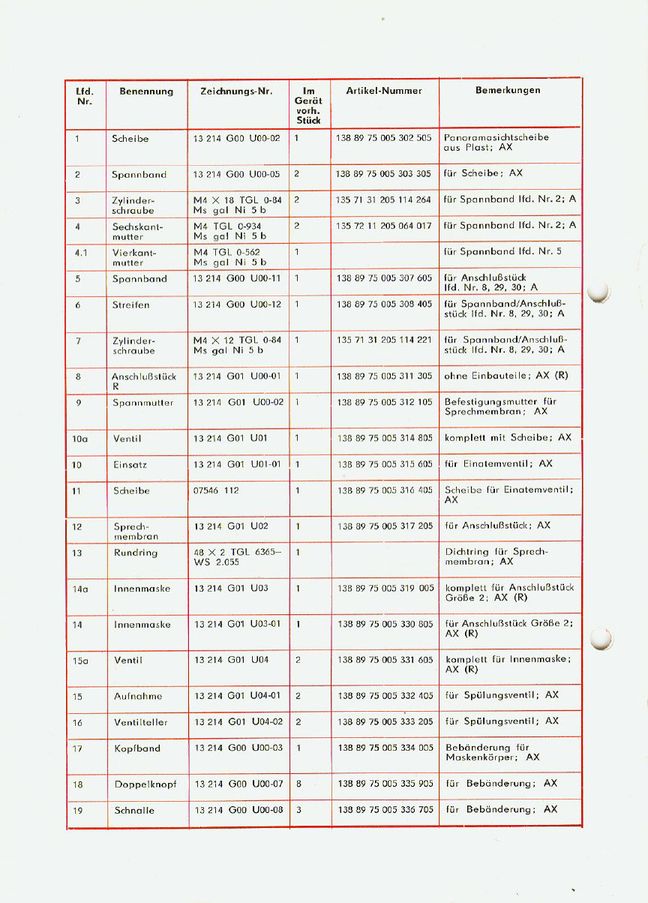

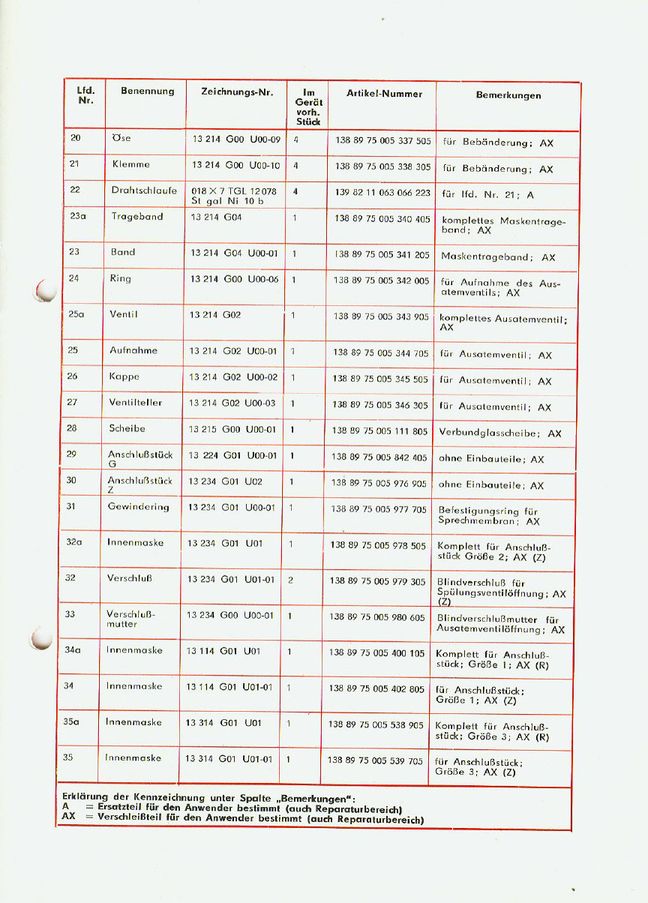

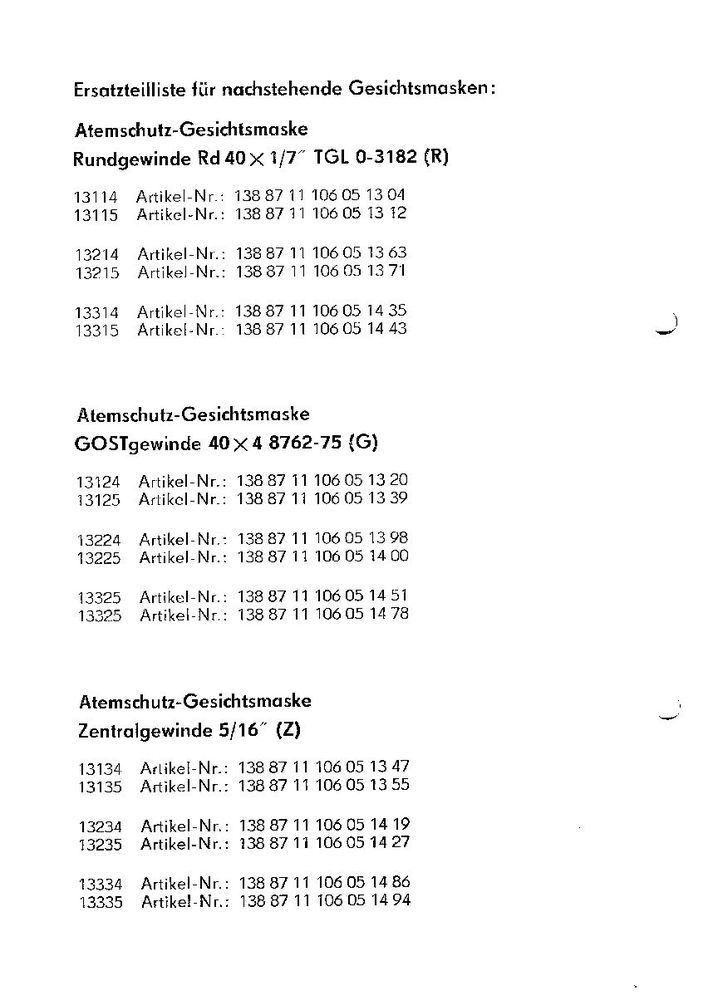

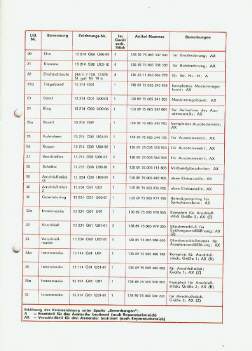

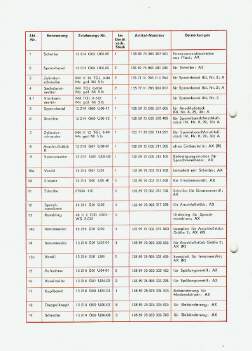

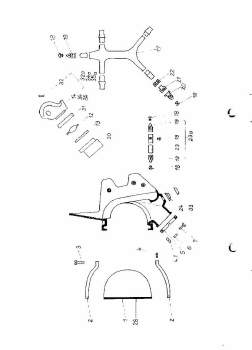

Ersatzteilliste




Nach oben

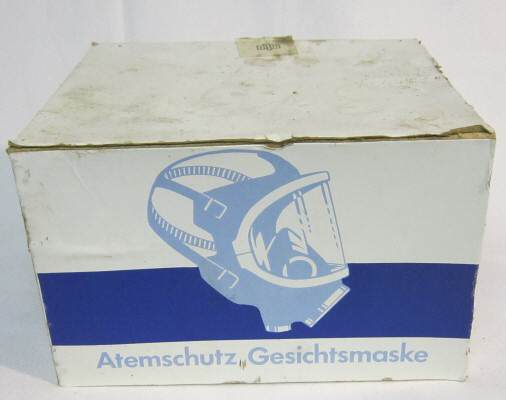

Verpackung




Nach oben


Sept. 1990 MLW Medizintechnik GmbH Sitz Leipzig



Nach oben

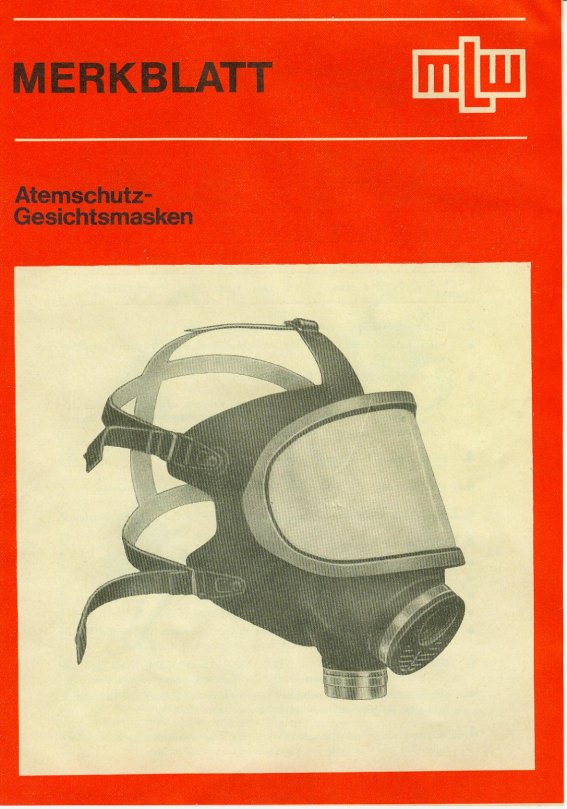

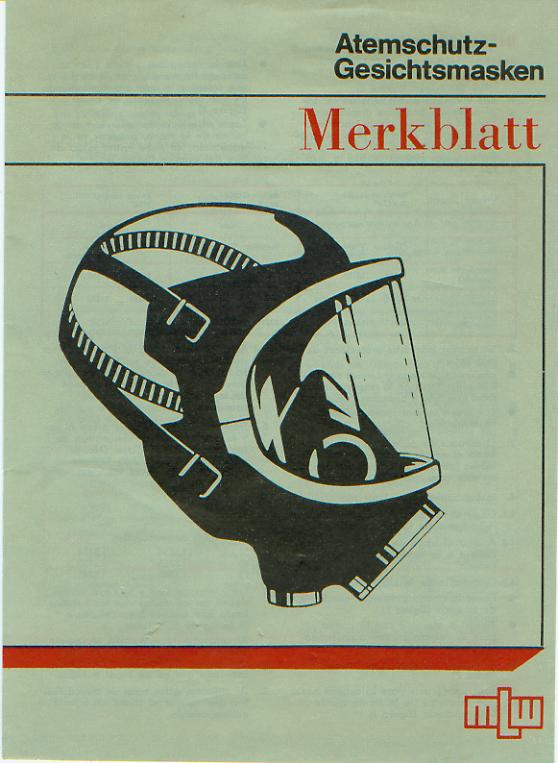

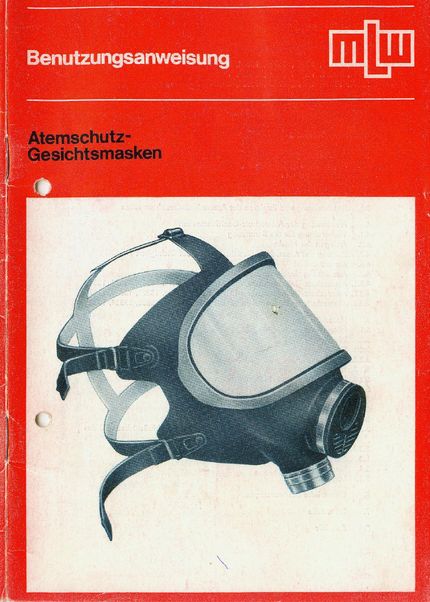

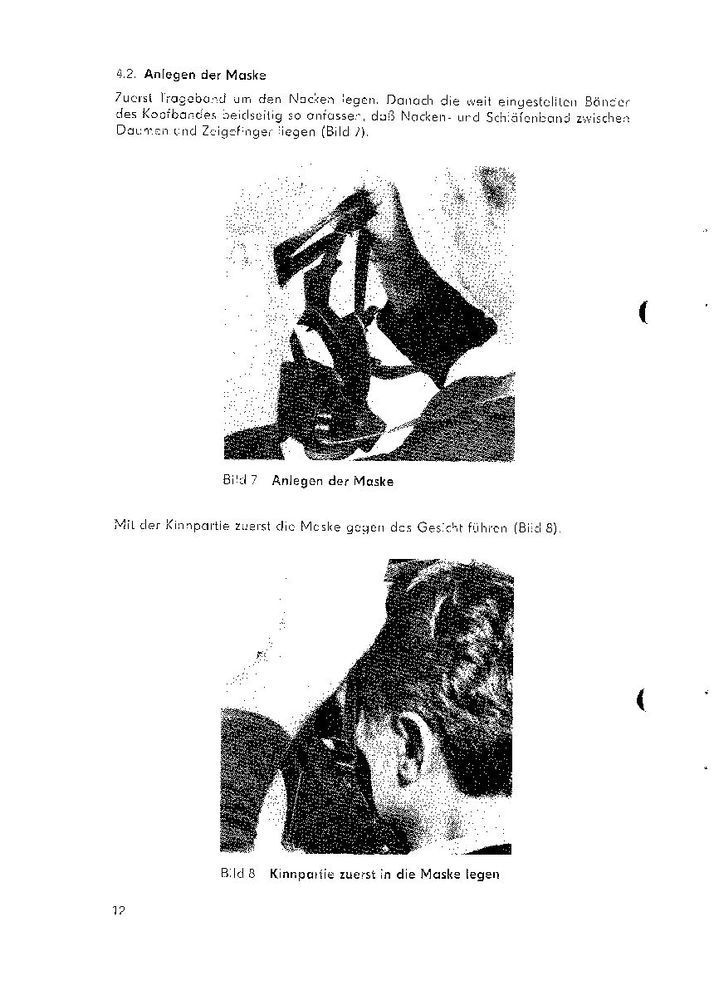

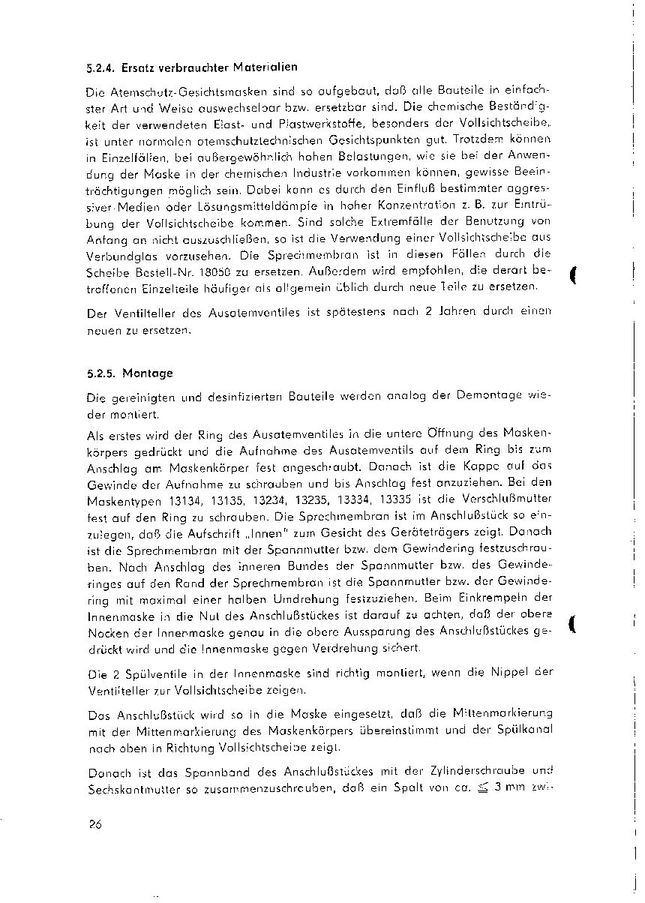

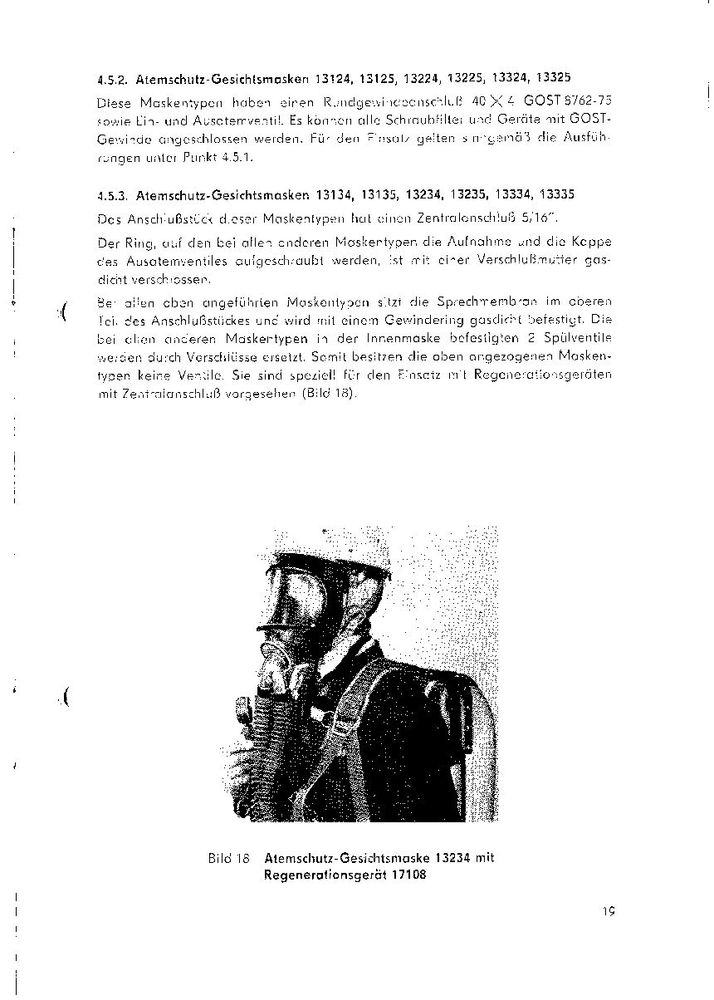

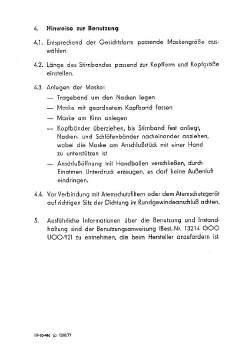

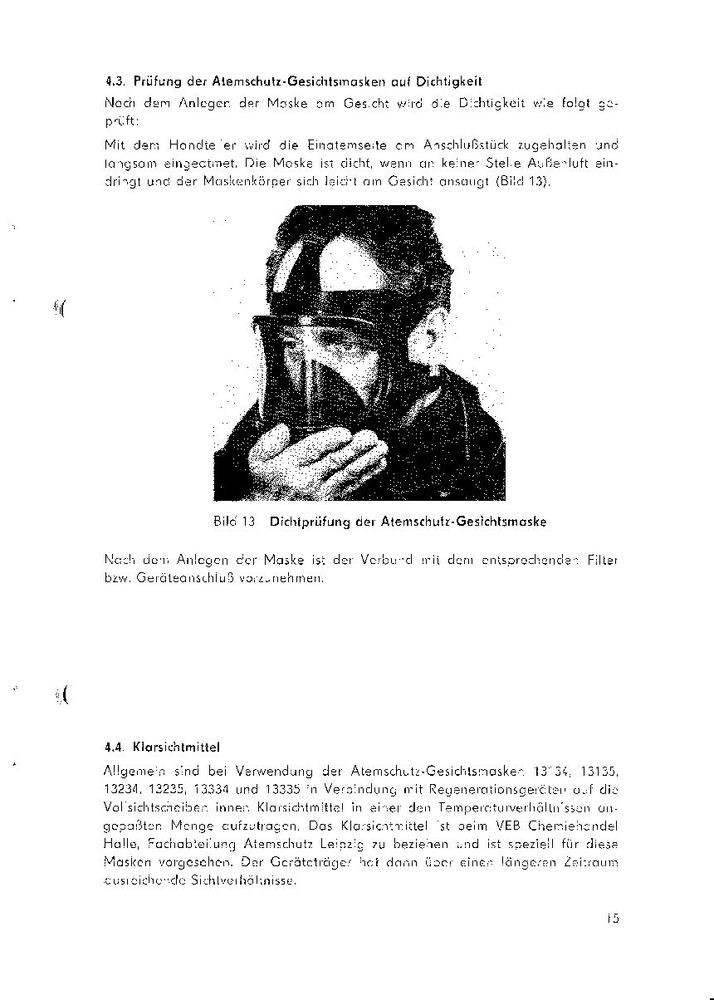

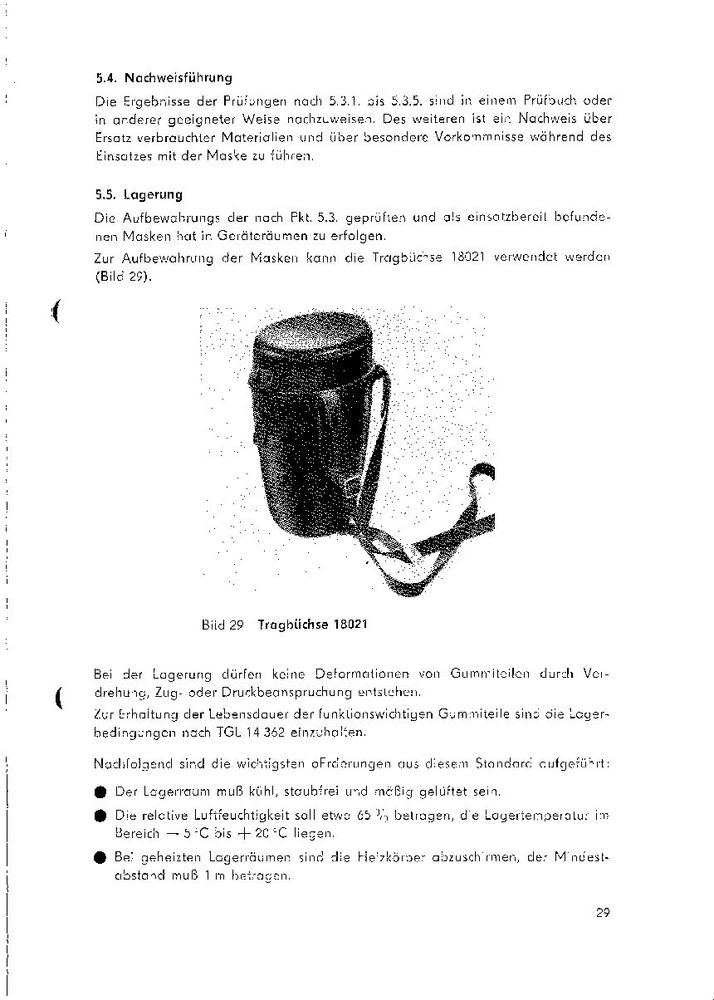

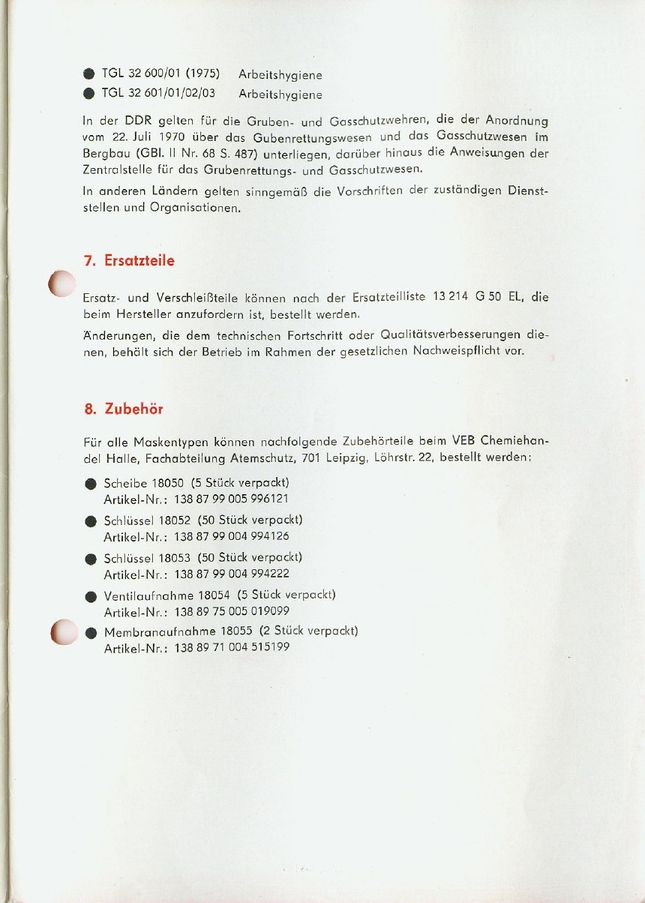

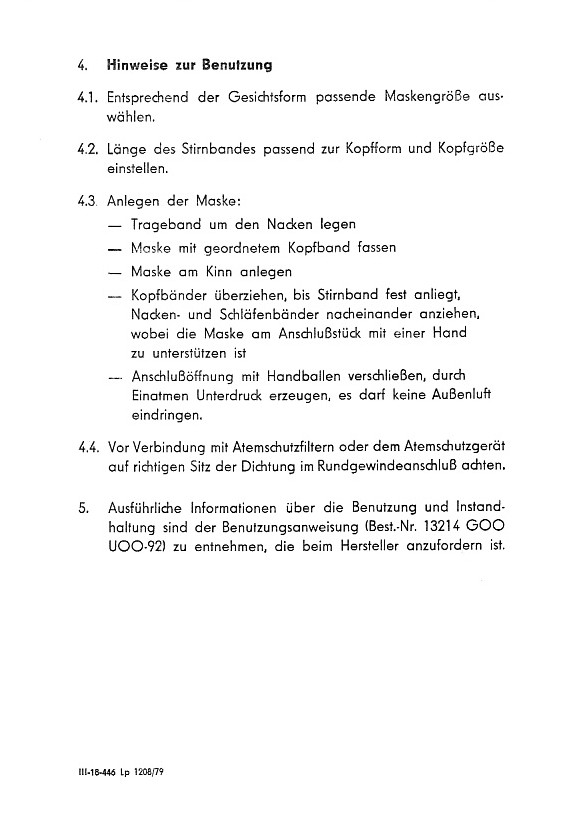

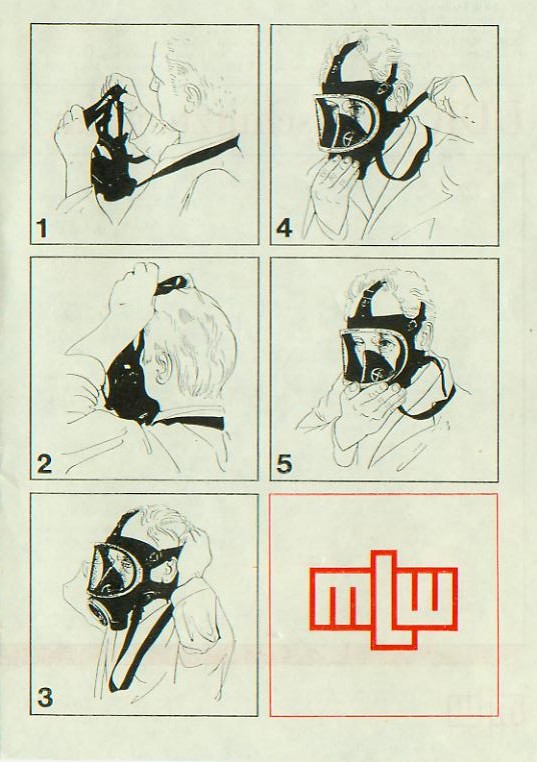

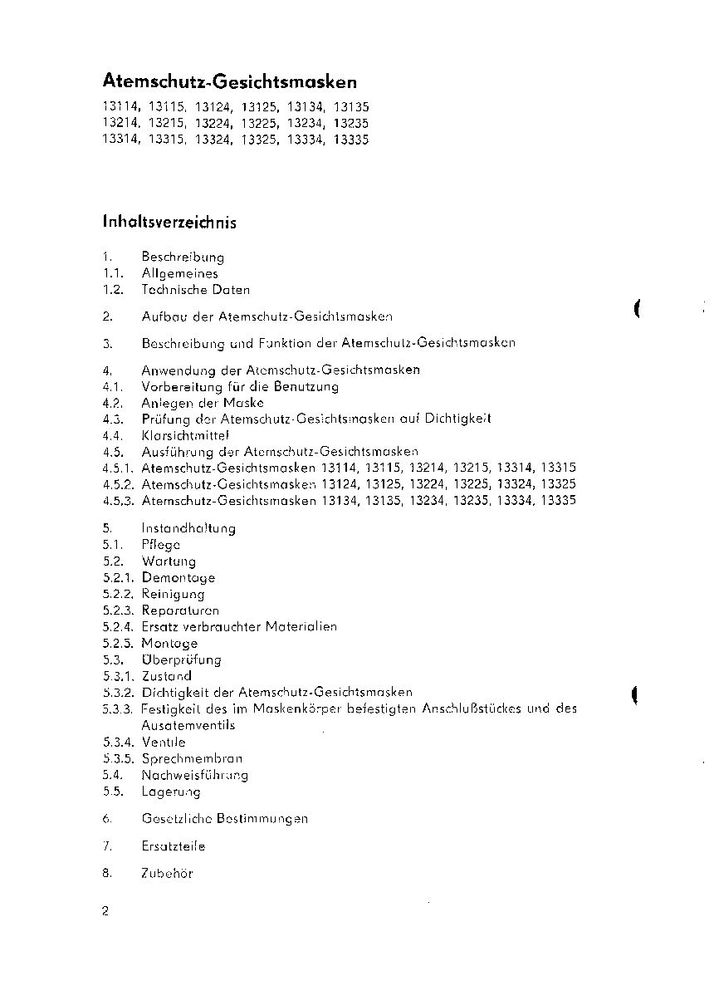

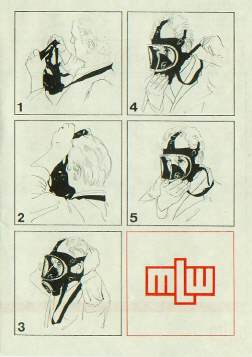

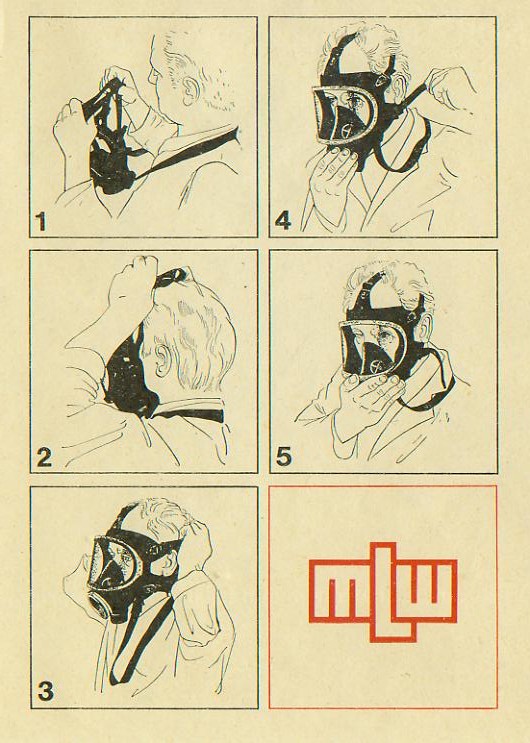

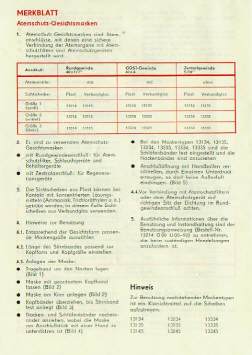

Quelle 1979



Nach oben

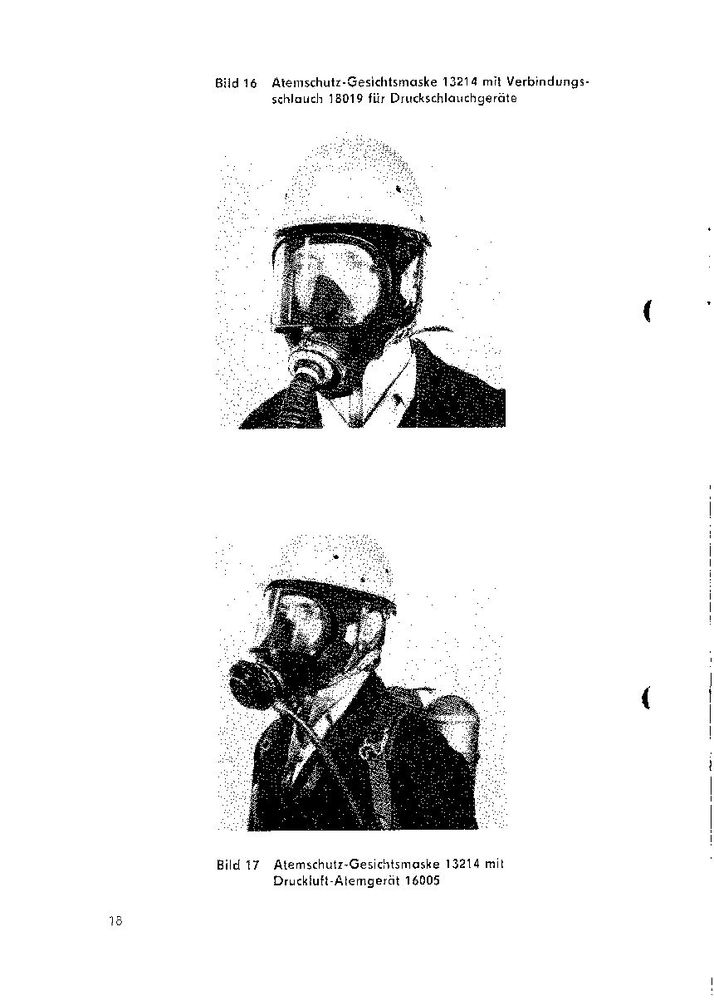

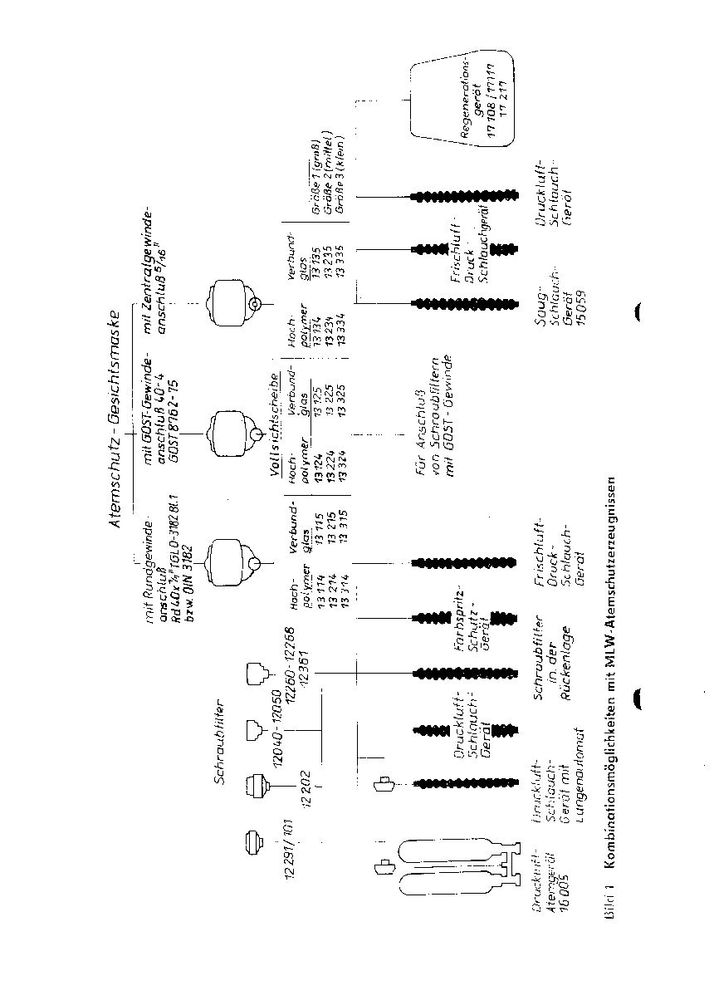

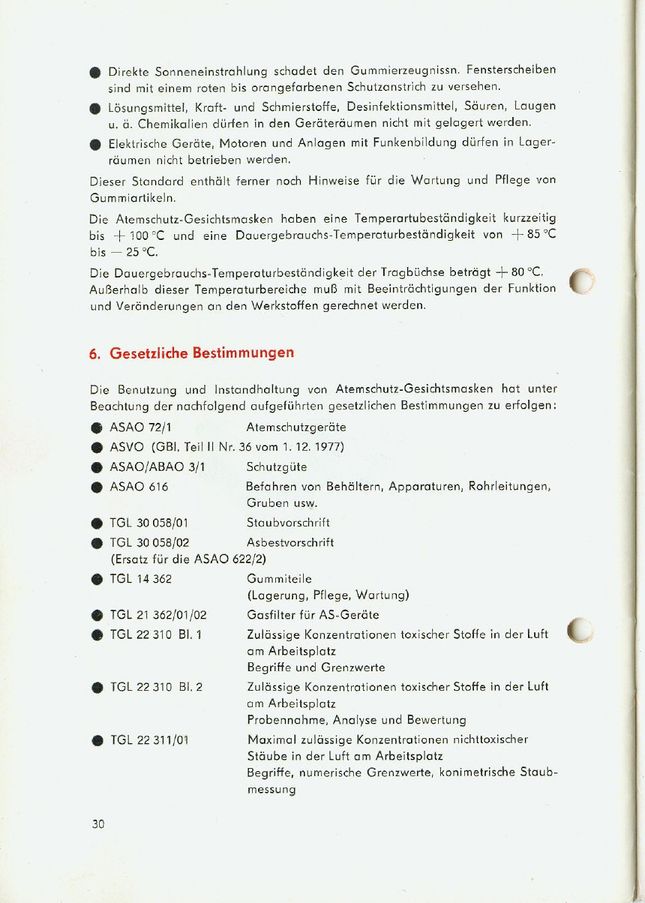

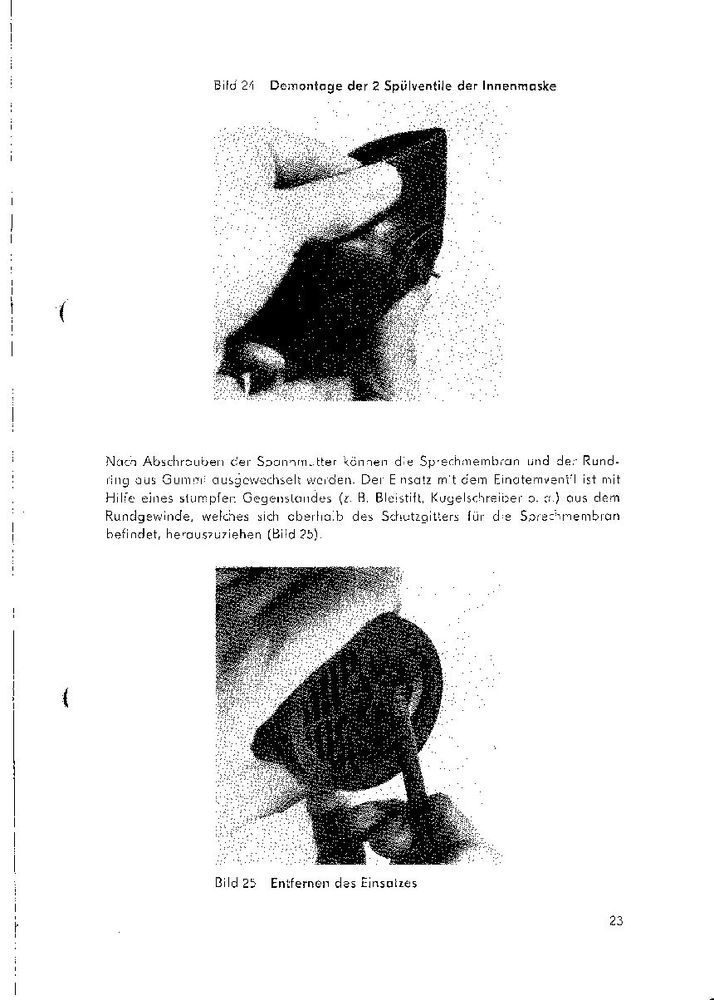

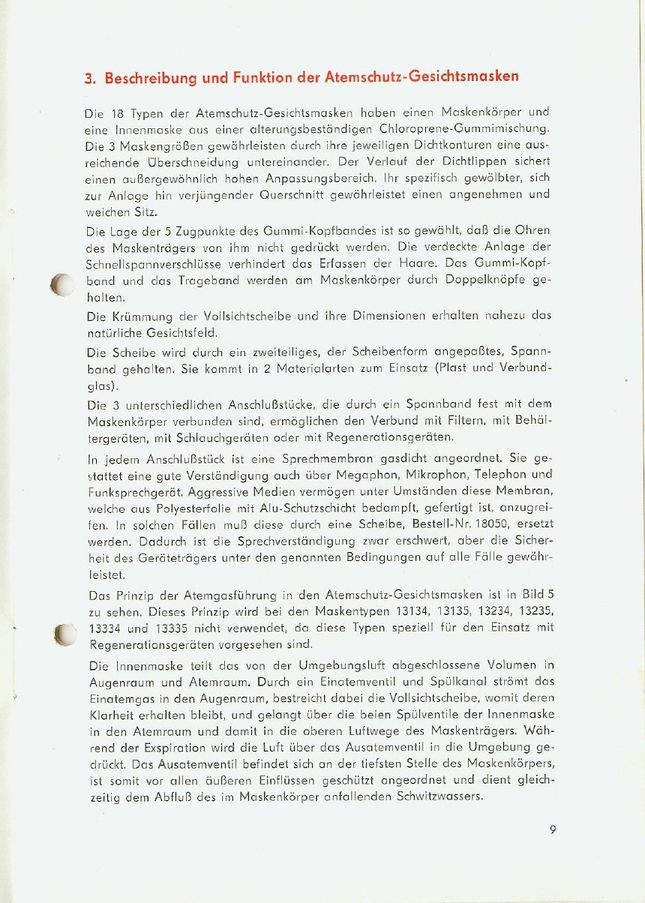

Quelle 1 1981




Nach oben

Quelle 2 1981



Nach oben

Quelle 3 1986



Nach oben

Quelle 4 1988



Nach oben

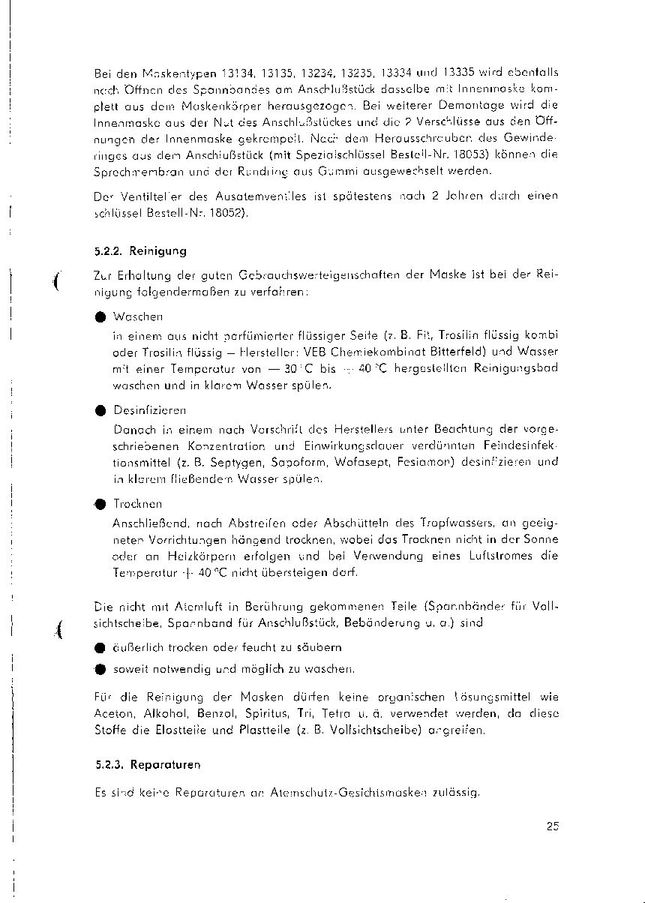

Quelle 5




Nach oben

Quelle 6
