Atemschutz-Gesichtsmaske....... 13028 - 13031
|
Bezeichnung
|
Atemschutz-Gesichtsmaske 13028 Einsatz bei der Feuerwehr bis ca. 1983
Produktion ab IV. Quartal 1966
|
Nach oben
|
Ansicht 13028
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Beschreibung
|
![](../../../images/pdl516.gif) |
Bezeichnung:
|
Atemschutz-Gesichtsmaske 13028
|
![](../../../images/pdl516.gif) |
Material:
|
Chloroprene (Cp)
|
![](../../../images/pdl516.gif) |
Farbe:
|
Schwarz
|
![](../../../images/pdl516.gif) |
Anschluss:
|
Universalanschluss 7/16"
|
![](../../../images/pdl516.gif) |

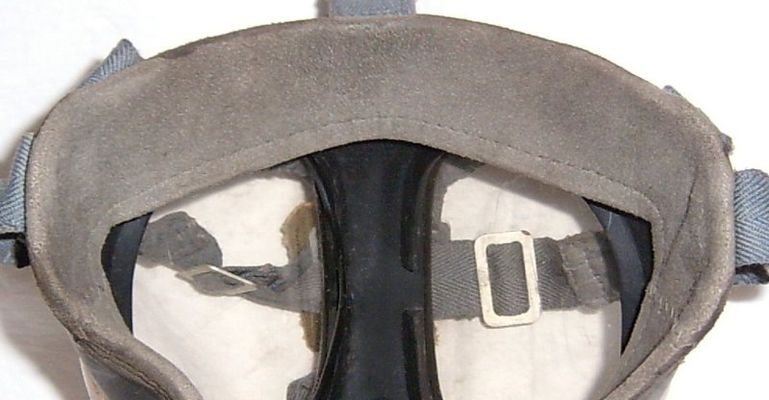

Dichtrahmen:
|
Ziegenleder
|
![](../../../images/pdl516.gif) |
Innenmaske:
|
Auswechselbar, schwarz
|
![](../../../images/pdl516.gif) |
Kinnstütze:
|
Verstellbar, Stoff
|
![](../../../images/pdl516.gif) |
Bebänderung:
|
Angenähte
Stoffkopfbänder mit Zugfedern Tragband (Nackenband) einhakbar
|
![](../../../images/pdl516.gif) |
Traglasche:
|
Leder am Kopfband
|
![](../../../images/pdl516.gif) |
Augengläser:
|
Reilit - auswechselbar durch entfernen des Klemmbandes, 1. Serie - Metall
, 2. Serie - graues Plast
, 3. Serie - schwarzes Plast
|
![](../../../images/pdl516.gif) |
Klarscheiben:
|
Klarscheibe 18026
mit Spannring 18027
bzw. mit Klarsichtmittel
|
![](../../../images/pdl516.gif) |
Größen:
|
1, 2, 3
|
![](../../../images/pdl516.gif) |
Masse:
|
0,450 kg
|
![](../../../images/pdl516.gif) |
Bemerkung:
|
Stempel auf dem Tragband
gibt das Jahr der Überprüfung an (Nur Feuerwehr - alle 2 Jahre)
|
![](../../../images/pdl516.gif) |
Preis 1975
|
68,00 MDN
|
![](../../../images/pdl516.gif) |
Verwendung:
|
Feuerwehr, Industrie, Bergbau über und unter Tage
|
![](../../../images/pdl516.gif) |
|
Nach oben
|
|
![](../../../images/pdl520.gif)

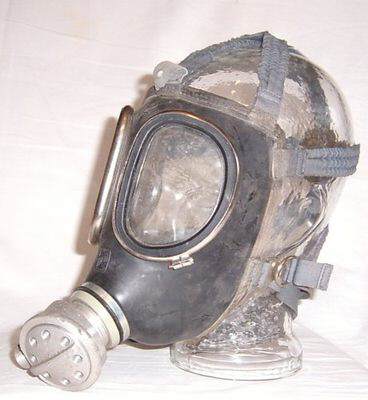

13028 mit Ausatemventil im Al-Gehäuse
![](../../../images/pdl520.gif)
|
Nach oben
|
|
Vermutlich in geringer Stückzahl zur Anpassung der Atemschutz-Gesichtsmaske 13028 innerbetrieblich zur Nutzung von Schlauchgeräten hergestellt. Material: Aluminium; 20 mm Gewindeanschluss für Luftschlauch; Ausatemventil 35 mm Weichplastscheibe
|
Nach oben
|
|
![](../../../images/pdl520.gif)
(z.Z. im IFM)
![](../../../images/pdl520.gif)
|
Nach oben
|
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Abmessungen
|
![](../../../images/pdl516.gif) |
Durchmesser:
|
65 mm
|
![](../../../images/pdl516.gif) |
Höhe:
|
15 - 45 mm
|
![](../../../images/pdl516.gif) |
|
Nach oben
|
Bezeichnung
|
Atemschutz-Gesichtsmaske 13029 auch Schutzmaske (Cp)
Einsatz bei der Feuerwehr bis ca. 1983
Produktion ab II. Halbjahr 1967
|
Nach oben
|

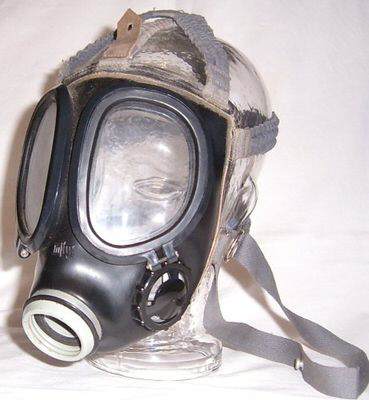

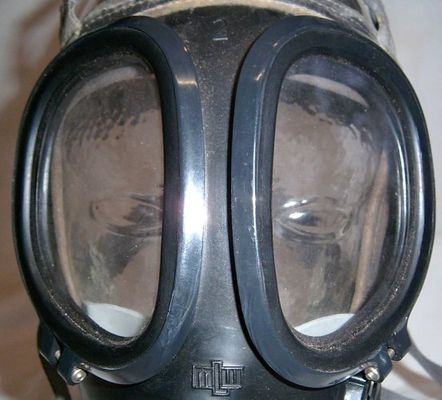

Ansicht 13029
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Beschreibung
|
![](../../../images/pdl516.gif) |
Bezeichnung:
|
Atemschutz-Gesichtsmaske 13029
|
![](../../../images/pdl516.gif) |
Material:
|
Chloropren (Cp)
|
![](../../../images/pdl516.gif) |
Farbe:
|
Schwarz
|
![](../../../images/pdl516.gif) |
Anschluss:
|
Rundgewindeanschluss 40 x 1/7" mit Einatemventil (Gummi)
|
![](../../../images/pdl516.gif) |
Ausatemventil
:
|
Linke Seite
|
![](../../../images/pdl516.gif) |
Innenmaske:
|
Auswechselbar, hellgrau
|
![](../../../images/pdl516.gif) |
Kinnstütze:
|
Verstellbar, Stoff
|
![](../../../images/pdl516.gif) |
Bebänderung:
|
Angenähte
Stoffkopfbänder mit Zugfedern Tragband (Nackenban) einhakbar
|
![](../../../images/pdl516.gif) |
Traglasche:
|
Leder am Kopfband
|
![](../../../images/pdl516.gif) |
Augengläser:
|
Reilit - auswechselbar durch entfernen des Klemmbandes, (1. Serie - Metall
, 2. Serie - graues Plast
, 3. Serie - schwarzes Plast)
|
![](../../../images/pdl516.gif) |
Klarscheiben:
|
Klarscheibe 18026
mit Spannring 18027
bzw. Klarsichtmittel
|
![](../../../images/pdl516.gif) |
Größen:
|
1 (Übergröße), 2 (Mittel), 3 (Klein)
|
![](../../../images/pdl516.gif) |
Masse:
|
0,450 kg
|
![](../../../images/pdl516.gif) |
Bemerkung:
|
Stempel auf dem Tragband
gibt das Jahr der Überprüfung an (Nur Feuerwehr - alle 2 Jahre)
|
![](../../../images/pdl516.gif) |
Verpackung:
|
Karton
|
![](../../../images/pdl516.gif) |
Preis 1975
|
75,00 MDN
|
![](../../../images/pdl516.gif) |
Verwendung:
|
Feuerwehr, Industrie und Bergbau über Tage
|
![](../../../images/pdl516.gif) |
|
Nach oben
|
Bezeichnung
|
Atemschutz-Gesichtsmaske 13030
Produktion an I. Halbjahr 1968
|
Nach oben
|
Ansicht 13030
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Ansicht 13030
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Beschreibung
|
![](../../../images/pdl516.gif) |
Bezeichnung:
|
Atemschutz-Gesichtsmaske 13030
|
![](../../../images/pdl516.gif) |
Material:
|
Chloropren (CP)
|
![](../../../images/pdl516.gif) |
Farbe:
|
Schwarz
|
![](../../../images/pdl516.gif) |
Anschluss:
|
Universalanschluss
|
![](../../../images/pdl516.gif) |
Dichtrahmen:
|
Ziegenleder
|
![](../../../images/pdl516.gif) |
Innenmaske:
|
auswechselbar, hellgrau
|
![](../../../images/pdl516.gif) |
Kinnstütze:
|
Verstellbar, Stoff
|
![](../../../images/pdl516.gif) |
Bebänderung:
|
5-teiliges Gummikopfband mit Schnellverschlüssen
|
![](../../../images/pdl516.gif) |
Augengläser:
|
Reilit - auswechselbar durch entfernen des Klemmbandes (1.Serie - Metall
,2. Serie - graues Plast
, 3. Serie - schwarzes Plas
t)
|
![](../../../images/pdl516.gif) |
Klarscheiben:
|
Ohne, Verwendung von Klarsichtmittel
|
![](../../../images/pdl516.gif) |
Größen:
|
1, 2, 3
|
![](../../../images/pdl516.gif) |
Masse:
|
0,530 kg
|
![](../../../images/pdl516.gif) |
Verwendung:
|
Feuerwehr, Industrie, Bergbau über und unter Tage
|
![](../../../images/pdl516.gif) |
(z.Z. im IFM)
|
|
![](../../../images/pdl516.gif) |
|
Nach oben
|
Ansicht 13030 mit Kapuze
|
![](../../../images/pdl520.gif)
(z.Z. im IFM) Bänderung fehlt
![](../../../images/pdl520.gif)
|
Nach oben
|
Verpackung
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Bezeichnung
|
Atemschutz-Gesichtsmaske 13031
Produktion an I. Halbjahr 1968
|
Nach oben
|
Ansicht 13031
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Beschreibung
|
![](../../../images/pdl516.gif) |
Bezeichnung:
|
Atemschutz-Gesichtsmaske 13031
|
![](../../../images/pdl516.gif) |
Material:
|
Chloropren (Cp)
|
![](../../../images/pdl516.gif) |
Farbe:
|
Schwarz
|
![](../../../images/pdl516.gif) |
Anschluss:
|
Rundgewindeanschluss 40 x 1/7" mit Einatemventil (Gummi)
|
![](../../../images/pdl516.gif) |
Ausatemventil
:
|
Linke Seite
|
![](../../../images/pdl516.gif) |
Dichtrahmen:
|
Ziegenleder
|
![](../../../images/pdl516.gif) |
Innenmaske:
|
Auswechselbar, hellgrau
|
![](../../../images/pdl516.gif) |
Kinnstütze:
|
Verstellbar, Stoff
|
![](../../../images/pdl516.gif) |
Bebänderung:
|
5-teiliges Gummikopfband mit Schnellverschlüssen
|
![](../../../images/pdl516.gif) |
Augengläser:
|
Reilit - auswechselbar durch entfernen des Klemmbandes (1. Serie - Metall,
2. Serie - graues Plast
, 3. Serie - schwarzes Plast
)
|
![](../../../images/pdl516.gif) |
Klarscheiben:
|
Klarscheibe 18026
mit Spannring 18027
|
![](../../../images/pdl516.gif) |
Größen:
|
1(Übergröße), 2 (Mittel), 3 (Klein)
|
![](../../../images/pdl516.gif) |
Masse:
|
0,539 kg
|
![](../../../images/pdl516.gif) |
Verwendung:
|
Feuerwehr, Industrie und Bergbau über Tage
|
![](../../../images/pdl516.gif) |
(z.Z. im IFM)
|
|
![](../../../images/pdl516.gif) |
|
Nach oben
|
13031
|
![](../../../images/pdl520.gif)

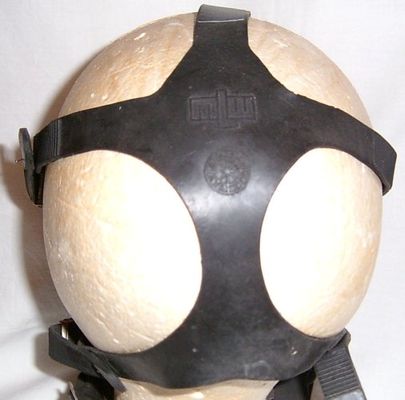

umgerüstet auf Kopfband 13214 G00 U00-03
![](../../../images/pdl520.gif)
|
Nach oben
|
|
![](../../../images/pdl520.gif)
Befestigung Stirn
![](../../../images/pdl520.gif)
|
Nach oben
|
|
![](../../../images/pdl520.gif)
(z.Z. im IFM)
![](../../../images/pdl520.gif)
|
Nach oben
|
Ventile der Masken 13029 und 13031
|
![](../../../images/pdl516.gif) |
|
|
![](../../../images/pdl516.gif) |
Baureihe vor 1970
|
Baureihe nach 1970
|
![](../../../images/pdl516.gif) |
|
Nach oben
|
Lehrtafel
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Ansicht 13031 mit Kopfhaube
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
|
![](../../../images/pdl520.gif)
Bänderung fehlt
![](../../../images/pdl520.gif)
|
Nach oben
|
|
Maske IFM Schwerin
|
Nach oben
|
Quelle 1
|
|
Nach oben
|
Quelle 2
|
|
Nach oben
|
Quelle 3
|
|
Nach oben
|
Quelle 4
|
![](../../../images/pdl520.gif)
![](../../../images/pdl520.gif)
|
Nach oben
|
Quelle 5
|
|
Nach oben
|
Quelle 6
|
Atemschutz Information 1973 Heft 2 Seite 32
|
