Bergbau-Gasschutzgerät 494

Allgemein

Bergbau-Gasschutzgerät 494
Medi-Nr. 17002
Preis 1965: 1130 MDN (+ 15 % GHS)



Nach oben

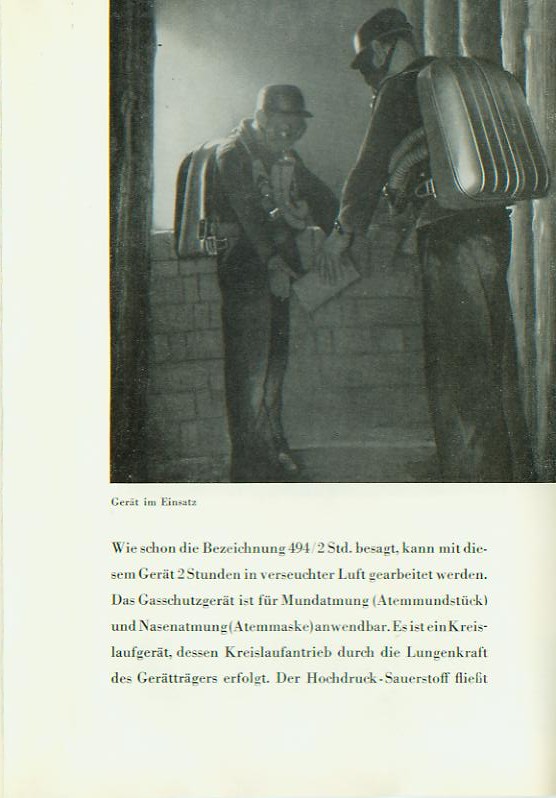

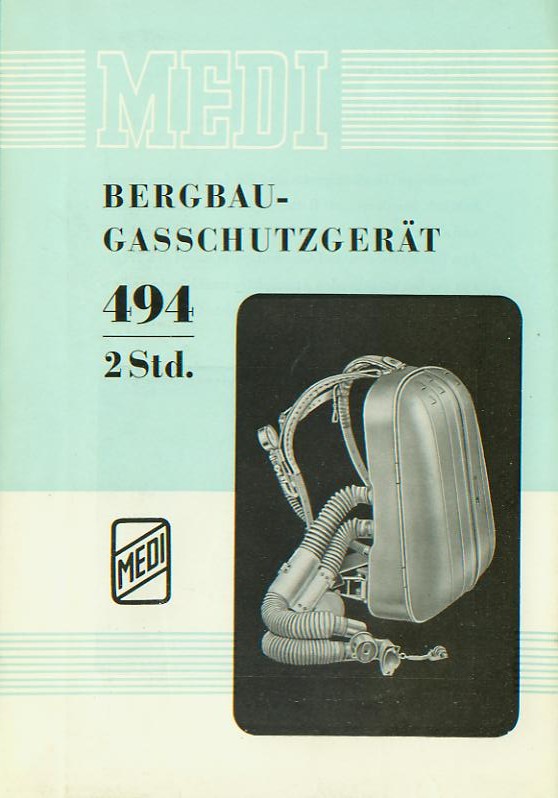

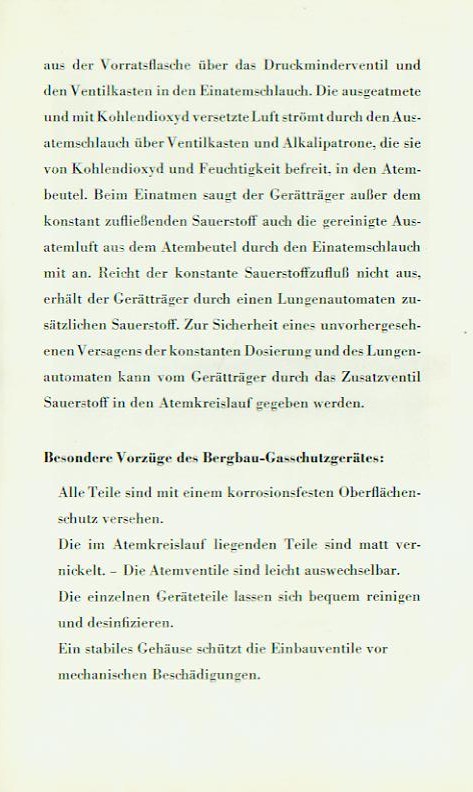

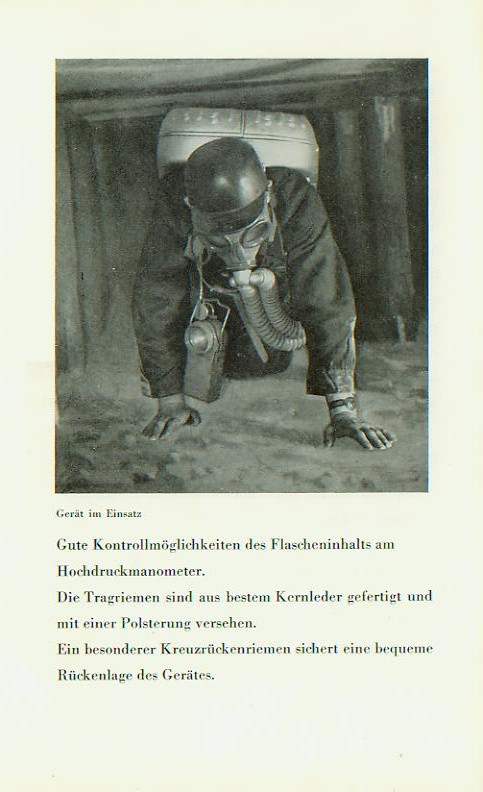

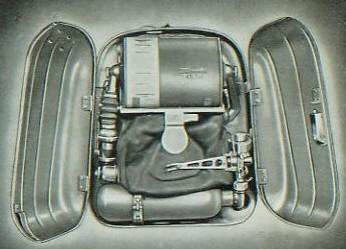

Ansicht




Nach oben

Technische Daten

Bezeichnung:  Bergbau-Gasschutzgerät Medi 494 bzw. BG 494
Höhe:  506 mm
Breite:  458 mm
Tiefe:  180 mm
Masse:  ca. 18,5 kg
Sauerstoffvorrat:  300 l
Gebrauchsdauer:  2 Stunden


Nach oben

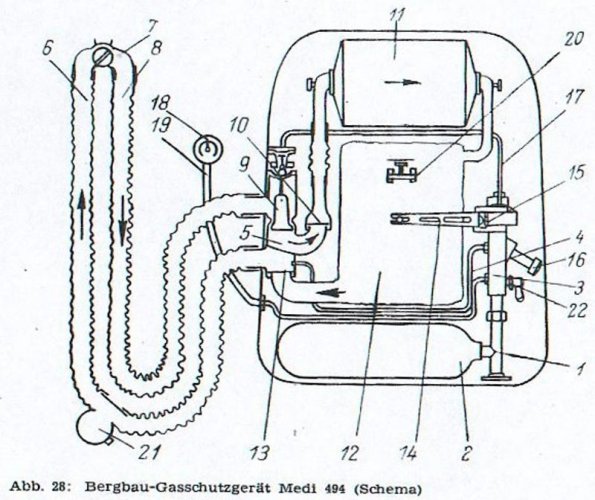

Hauptteile 494

Metallgehäuse mit Trage- und Leibriemen
Sauerstoffflasche (2) mit Ventil (1)
Druckminderer (3) mit Hebelmechanik (14), Lungenautomat (15), Zusatzventil (16) und Druckmesser-Absperrventil (22)
Sauerstoffzuführungsleitung (4)
Ventilkasten (5) mit Warnsignal (9), Einatemventil (13) uns Ausatemventil (10)
Atemschläuche (6 und 8) mit Anschlusshülle (7) und Speichelfänger (21)
Alkalipatrone (11)
Warnsignalleitung (17)
Hochdruckleitung (19) mit Manometer (18)
Überdruckventil (20)



Haupteile 494



Nach oben

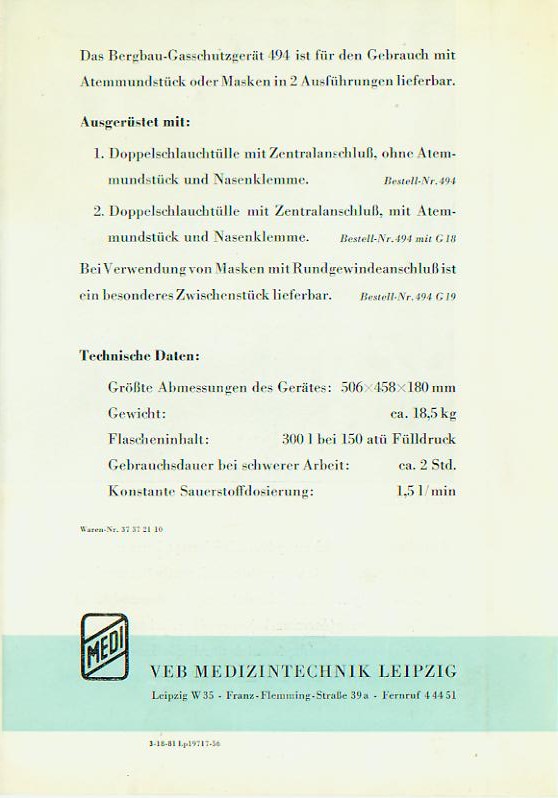

Ausführungen

494
Ausgerüstet mit:
- Doppelschlauchtülle mit Zentralanschluss,
- ohne Atemmundstück und Nasenklemme

494 mit G18
Ausgerüstet mit:
- Doppelschlauchtülle mit Zentralanschluss,
- mit Atemmundstück und Nasenklemme



Nach oben

Varianten

Bezeichnung:  Bergbau-Gasschutzgerät BG 494 B   = Zweistundengerät
  Bergbau-Gasschutzgerät BG 494 B/17013   = Zweistundengerät
  Bergbau-Gasschutzgerät BG 494 B/400 Medi-Nr. 17003  = Vierstundengerät


Nach oben

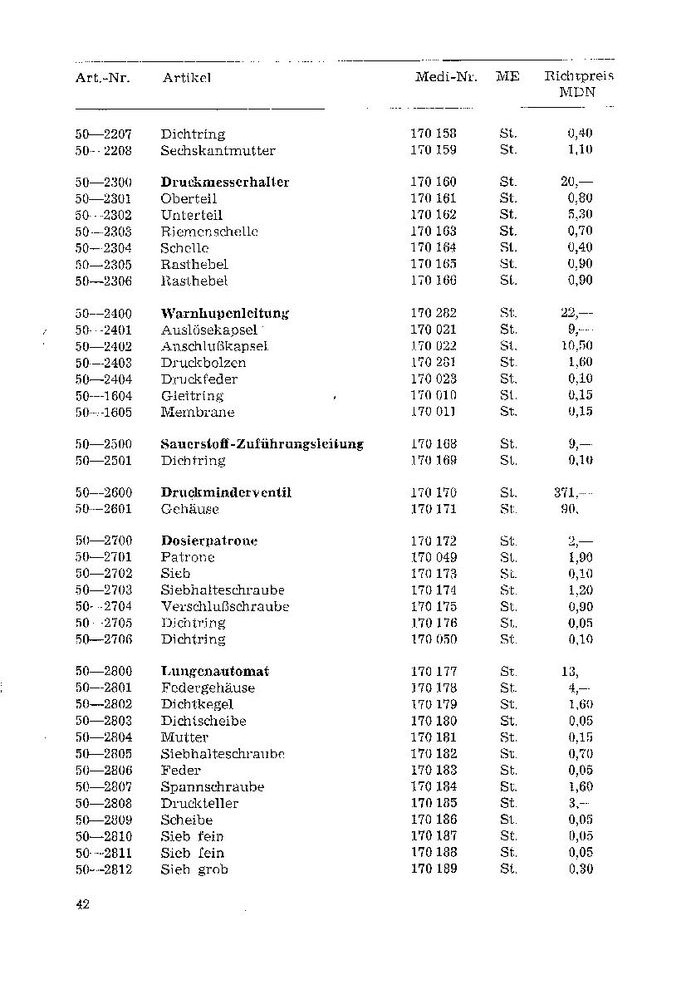

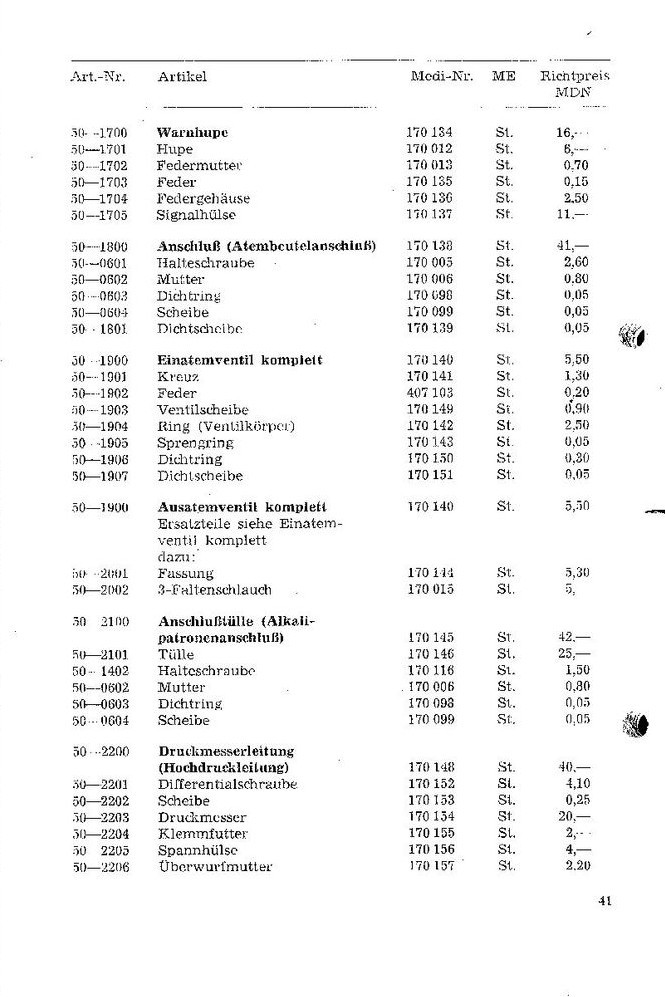

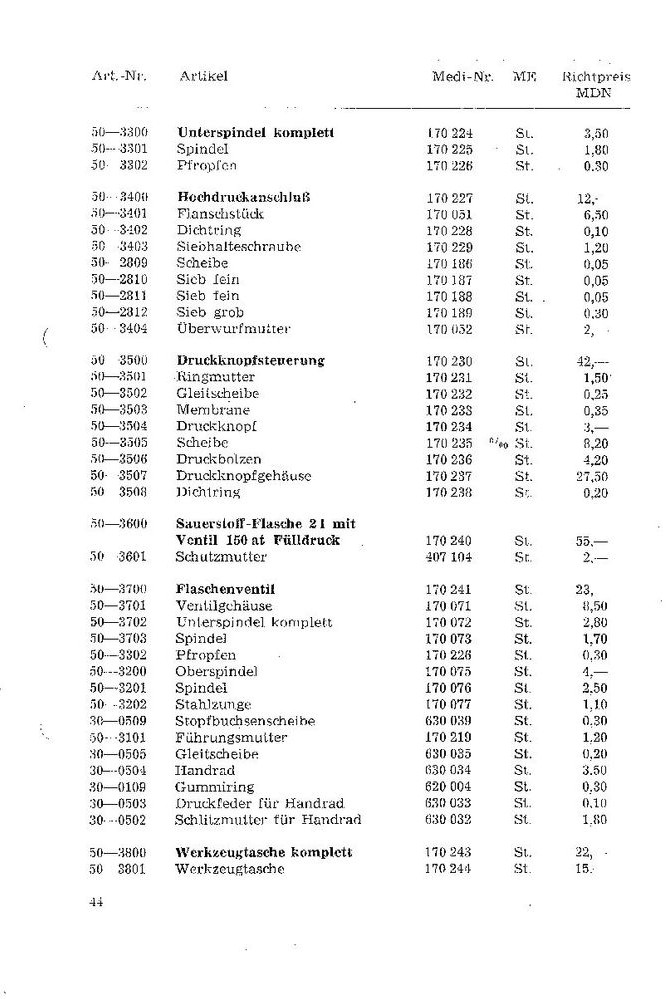

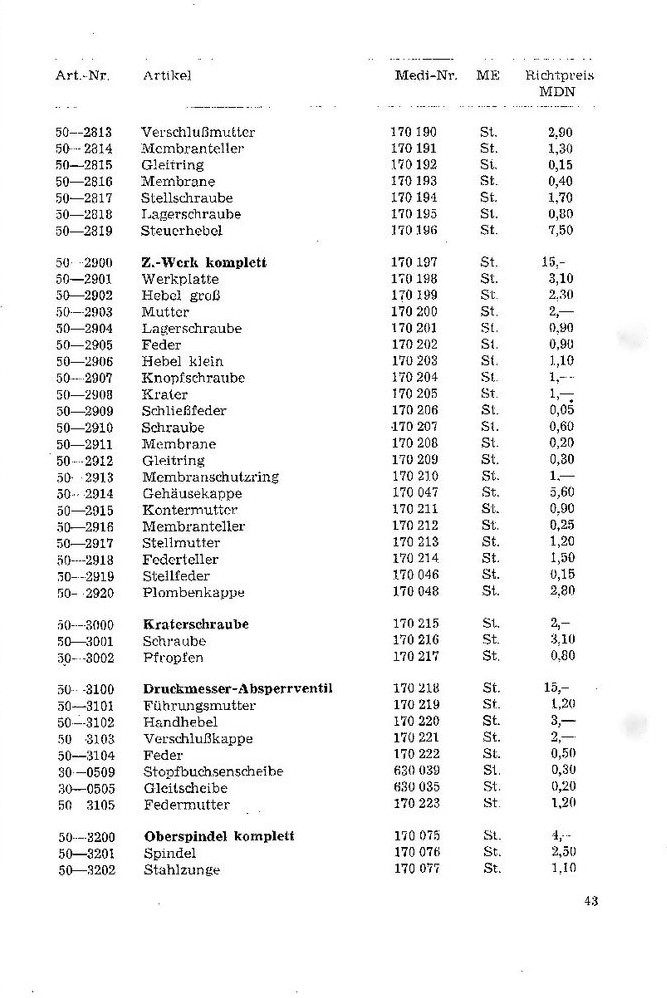

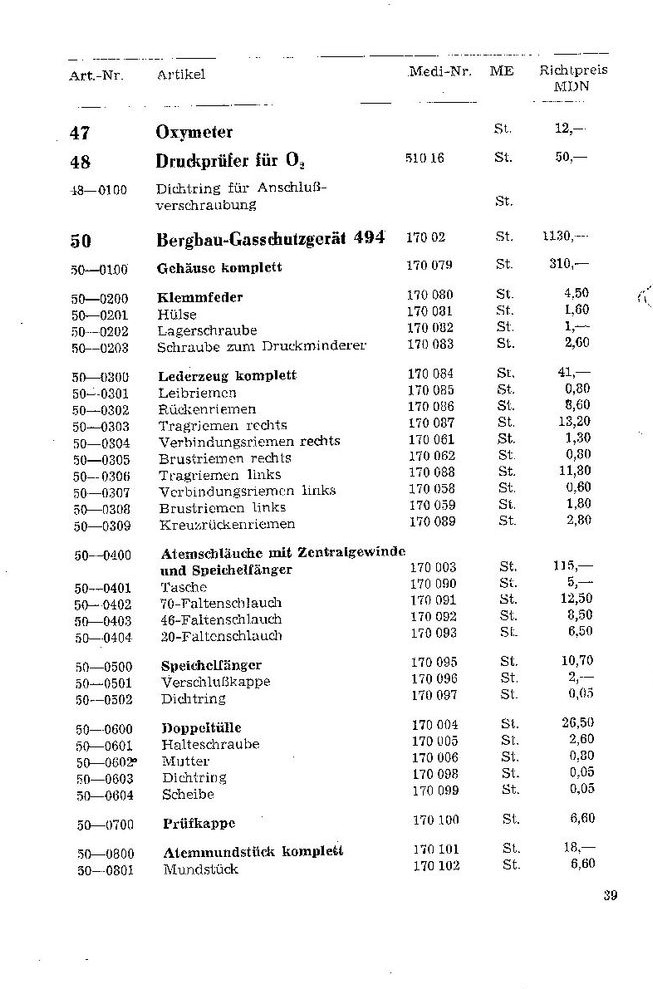

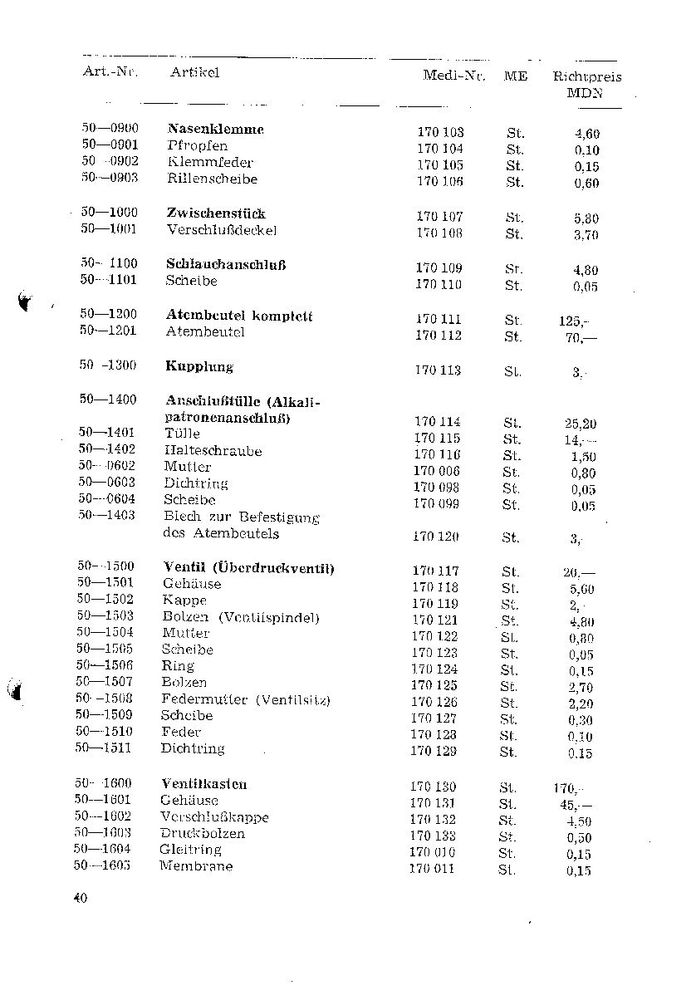

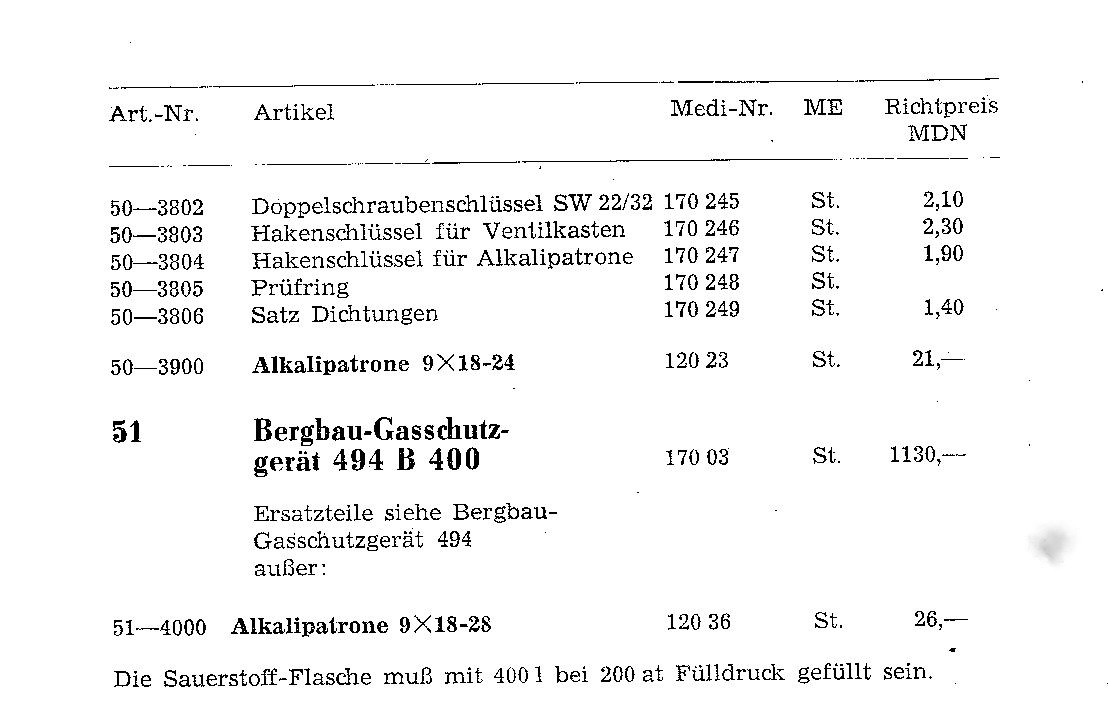

Ersatzteile




Nach oben

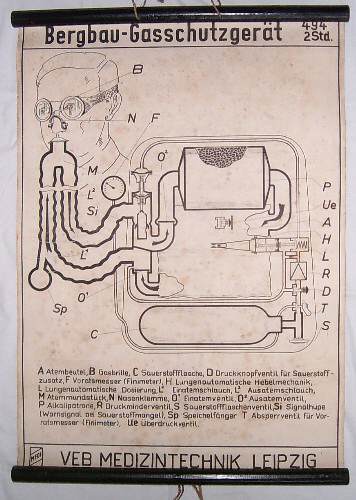

Lehrtafel




Nach oben

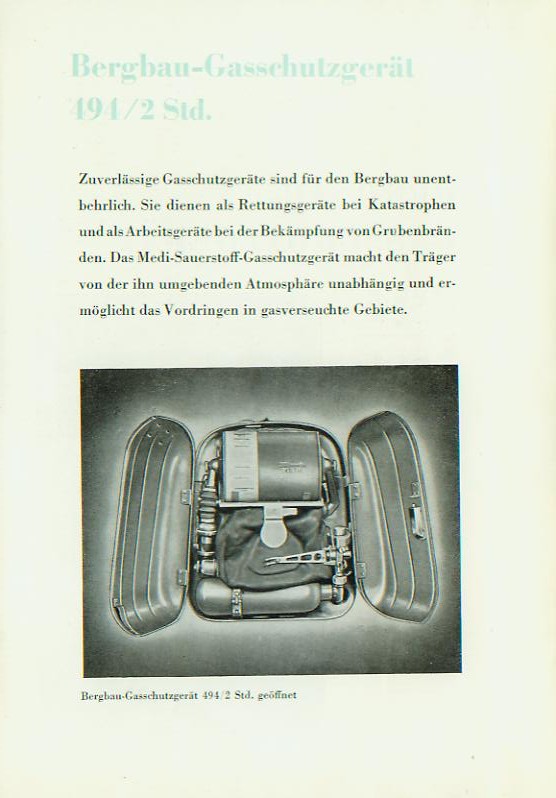

Quelle 1



Nach oben

Quelle 2

1. Kleine Fachbücherei der Feuerwehr, Heft 5, Der Gasschutz, Verlag des MdI, 1958, Seite 67
2. Unser Brandschutz, 1973, Heft 1, Seite 26
3. Geräte und Aggregate der Feuerwehr, Autorenkollektiv, Staatsverlag der DDR, Berlin 1984, Seite 120
4. Artikelliste für Arbeitsschutzbekleidung und -mittel, Atemschutz, 1965
