IP-5

Bezeichnung

Isolierende Schutzmaske IP-5
Изолируюший дыхательный аппарат ИП-5
mit Gesichtsteil SchIP-M (ШИП-М)



Nach oben

Allgemein

Einsatz als Rettungsgerät zum Verlassen des Panzers unter Wasser (Fluten).
Als Schutzmaske zum Schutz vor chemischen Kampfstoffen, radioaktiven Stoffen und biologischen Kampfmitteln.
Arbeiten unter Sauerstoffmangel und leichte Arbeiten an Land ca 75 bis 200 min,
unter Wasser 90 bis 120 min, bis 7 m Tauchtiefe.

Einsatzgeräte gehörten zur strukturmäßigen Ausrüstung der Panzer T 72 und T 72M.

Gerätesatz IP-5:
1 Gesichtsteil SchIP-M
1 Atemsack mit Überdruckventil und 2 Zusatzventilen
2 Zusatzpatrone DP-T
1 Regenerierpatrone RP-5
1 Tragegestell
1 Bezug für Atembeutel
1 Schutzbeutel
1 Tragetasche
12 Klarsichtscheibe
1 Begleitkarte für Rettungsgerät



Nach oben

Technische Daten

Masse mit Tasche:   5,2 kg
Länge verpackt:  330 mm
Breite verpackt:  240 mm
Höhe verpackt:   130 mm
Zulässige Tauchtiefe:  7 m


Nach oben

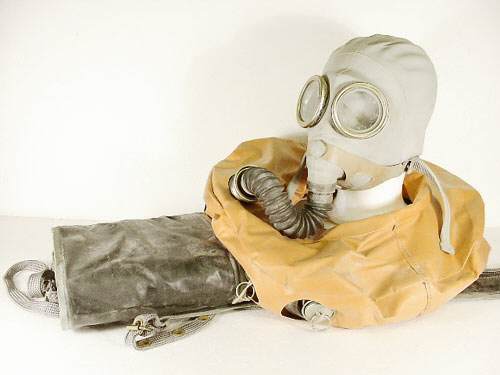

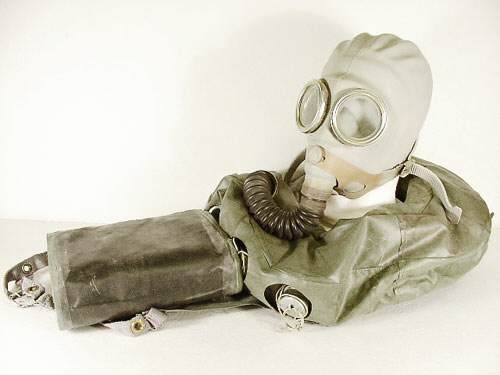

Ansicht




Nach oben




Nach oben

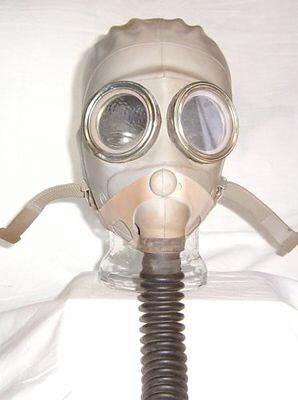

Gesichtsteil SchIP-M




Nach oben

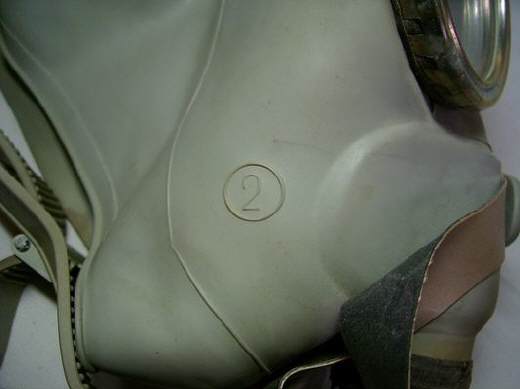

Größenangabe




Nach oben

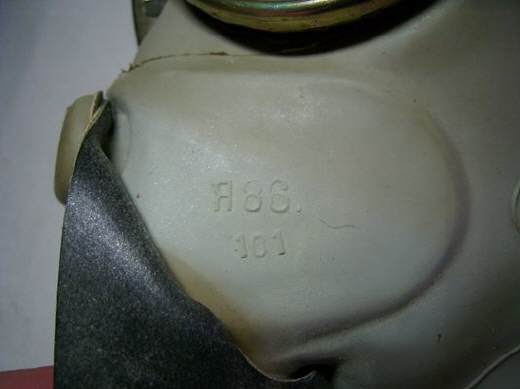

Markierung




Nach oben

Я = Hersteller Jakowlew
86. = 1. Quartal 1986
101 = Formstück Nr. 101



Nach oben

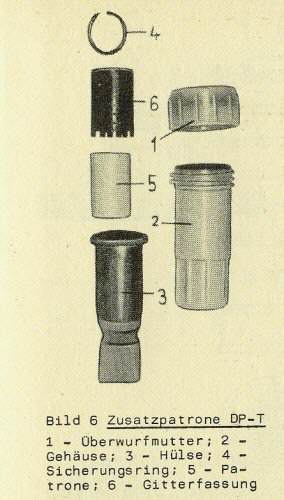

Zusatzpatrone DP-T




Nach oben

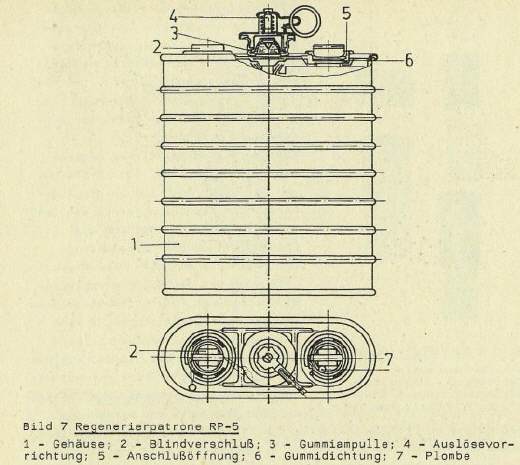

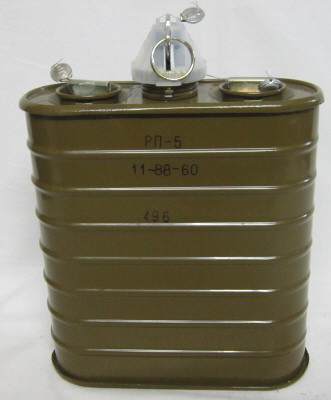

Regenerierpatrone RP-5




Nach oben

Regenerierpatrone RP-5




Nach oben

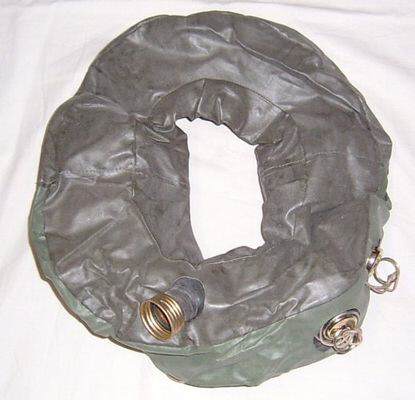

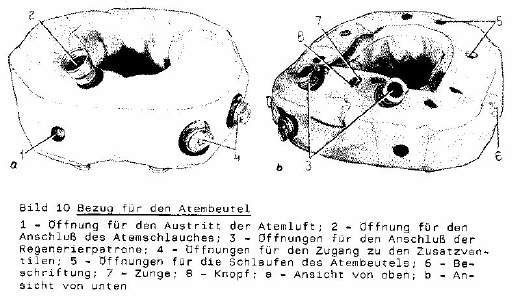

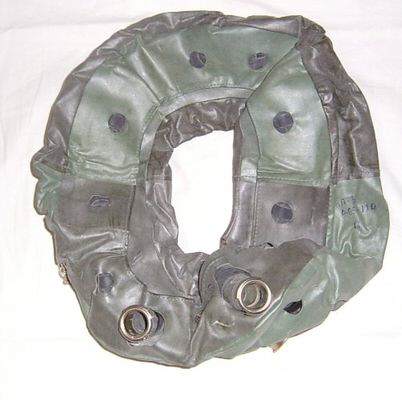

Bezug für Atembeutel




Nach oben




Nach oben




Nach oben

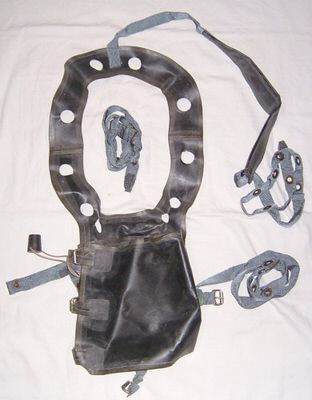

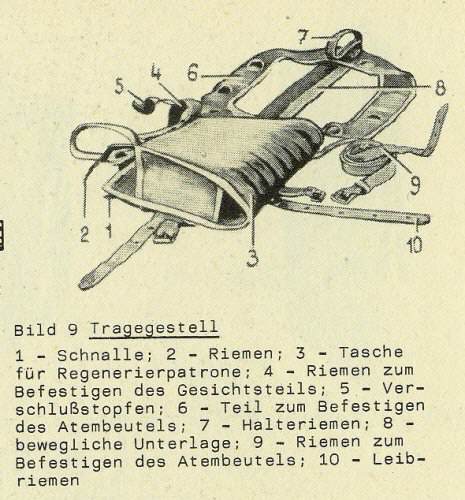

Tragegestell




Nach oben




Nach oben

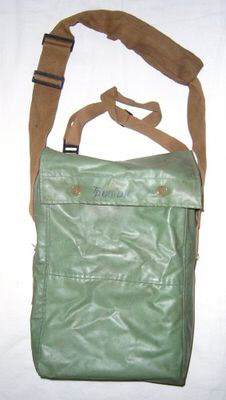

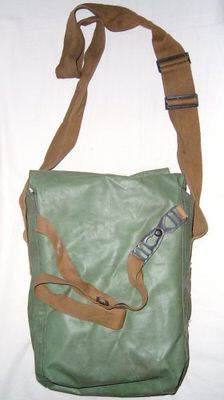

Tragetasche


Größe: 33 x 24 x 13 cm



Nach oben




Nach oben

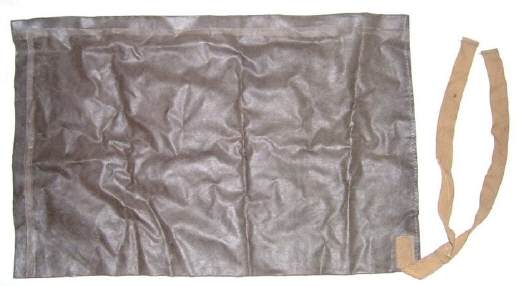

Schutzbeutel


Größe: 60 x 38 cm



Nach oben

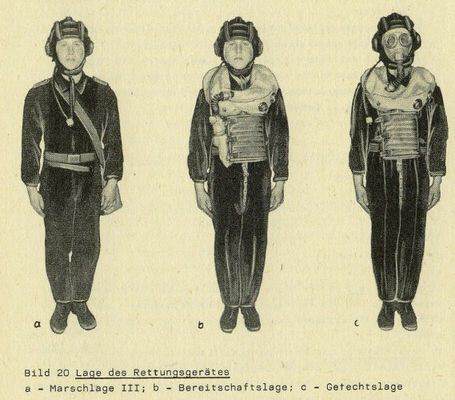

Trageweisen




Nach oben

Beschriftung




Nach oben

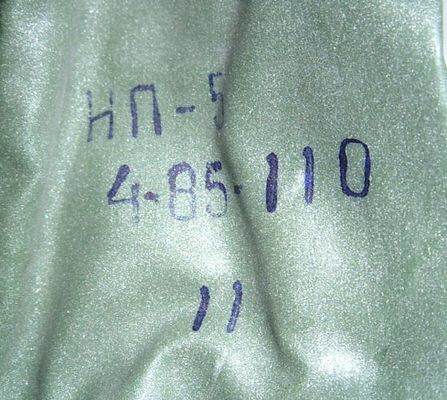

Beschriftung des Rettungsgerätes IP-5 auf dem Bezug des Atembeutels

ИП-5 - Kurzbezeichnung
4 - Herstellungsmonat
85 - Herstellungsjahr
110 - Nummer der Serie
11 - Lfd. Nummer in der Serie



Nach oben

Quelle
