RG-UF/M

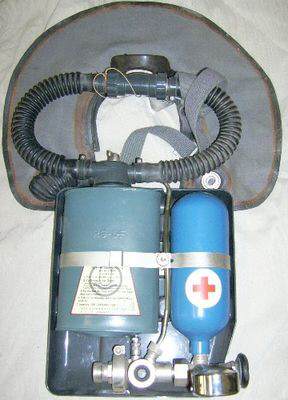

Ansicht




Nach oben

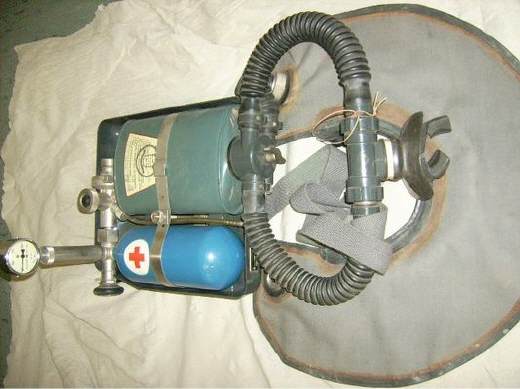

mit Sauerstoffdruckprüfer 64010



Nach oben

Technische Daten

Bezeichnung:  Rettungsgerät RG-UF/M für die Unterwasserfahrt mit Panzern
Länge:  370 mm
Breite:  350 mm
Höhe:  140 mm
Sauerstoffflasche:  0,8 l Inhalt
Absorber:  1 kg Atemkalkfüllung
Masse mit Tasche, Tauchermaske und Klarhaltemittel:  8,2 kg
Masse RG-UF/M:  7,0 kg
Hersteller:  MLW Leipzig
Typ der Panzertechnik:  T 55; T 55A; T 55A(P); T 55TK; T 55T


Nach oben

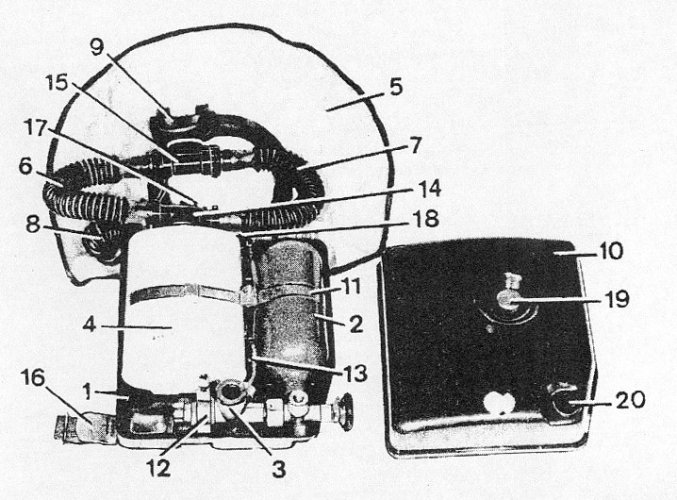

Aufbau

1 = Gehäuseunterteil
2 = Sauerstoffflasche
3 = Druckminderer mit Zusatzventil
4 = Absorber
5 = Atembeutel
6 = Faltenschlauch
7 = Faltenschklauch
8 = Faltenschlauch
9 = Mundstück
10 = Gehäusedeckel
11 = Spannband
12 = Spannband
13 = Verbindungsschlauch
14 = Verteilerstück
15 = T-Stück mit Aus- und Einatemventil
16 = Leibgurt
17 = Knebelschraube
18 = Verschraubung des Verbindungsschlauches
19 = Kordelmutter
20 = Kappe





Nach oben

Varianten

1. RG-UF Typ 62015, eingeführt ca. 1970
2. RG-UF/M Typ 62015M von 1970 - 1979
3. RG-UF/M Typ 62015 (schwarz)
4. RG-UF/M Typ 62115 ab ca. 1979

Siehe auch www.medi-leipzig.de



Nach oben

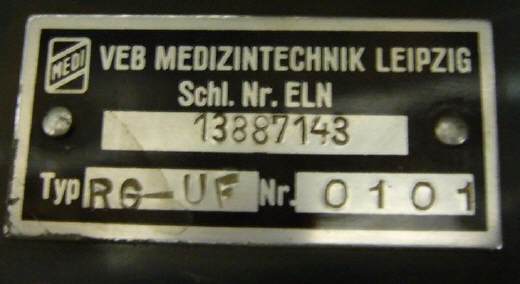

Typschild




Nach oben

siehe auch Rebreathers Worldwide



Nach oben

Quelle


A 051/1/304
