DDR

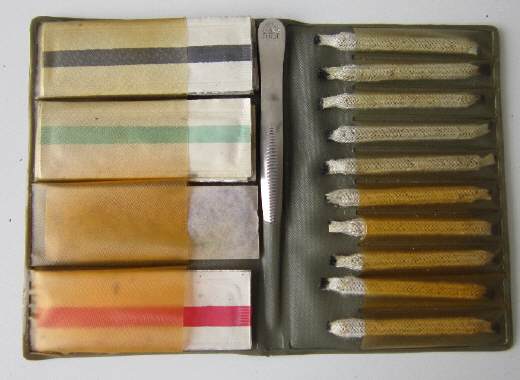

Nachweissatz


1975



Nach oben


Nachweissatz geöffnet



Nach oben

Verwendung

Nachweis von
- Blausäre

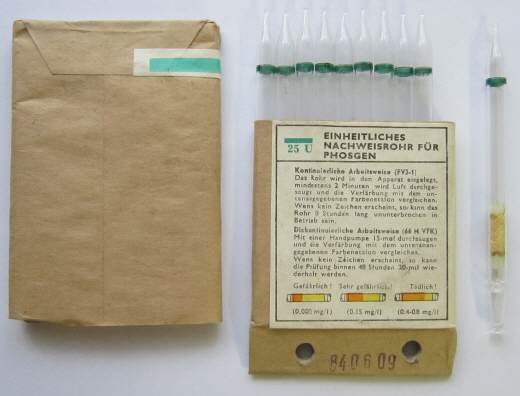

- Phosgen
- Yperit
- Soman/Sarin, V-Kampfstoff



Nach oben

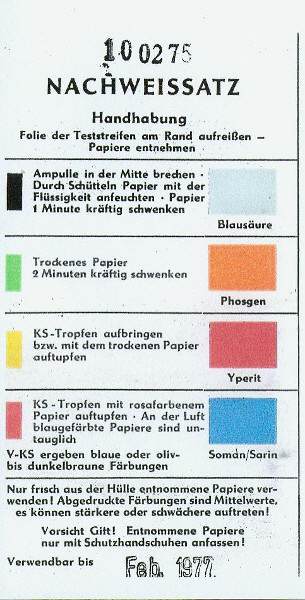

Handhabungshinweise



Nach oben

KS-Nachweissatz II


1986



Nach oben

Verwendung

Nachweis von
- Blausäure
- Phosgen
- Soman/Sarin, V-Kampfstoff, Yperit



Nach oben

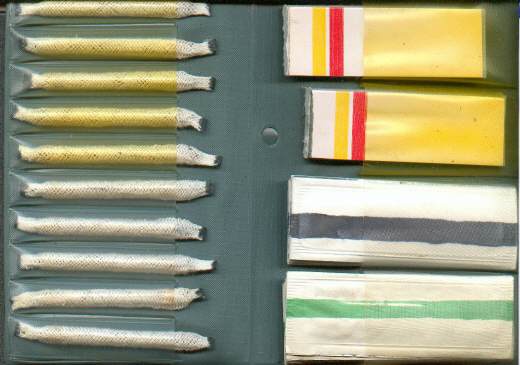

KS-Nachweissatz II (enthält keine Pinzette mehr)



Nach oben

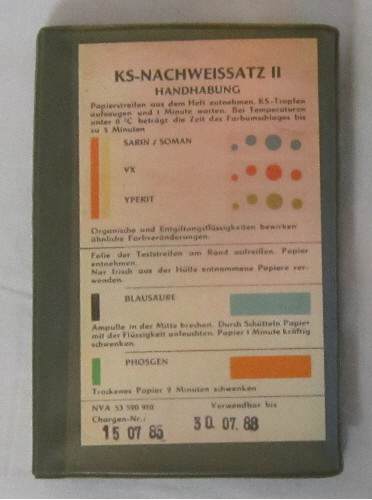

Handhabung



Nach oben

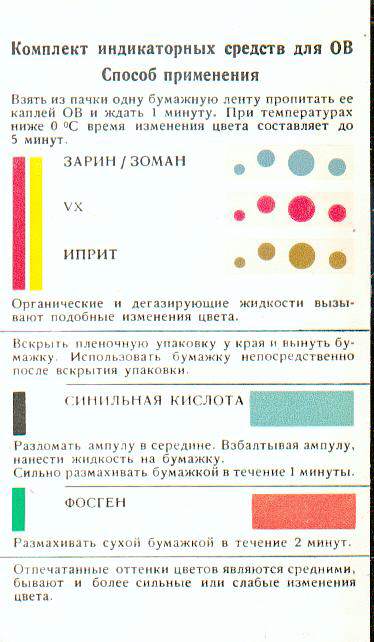

Handhabung russisch



Nach oben

Kampftsoffnachweisfolie AP 1


1984 Beschreibung aufgeklebt, mit Übersetzungsfehler



Nach oben


Fehler: Spezialbearbeitung statt Spezialbehandlung wörtliche Übersetzung aus dem Russischen



Nach oben

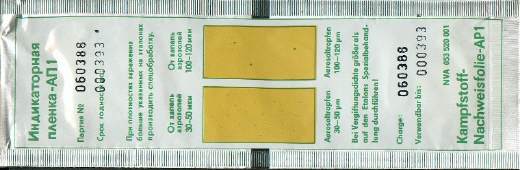

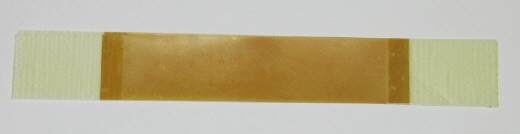

Kampfstoffnachweisfolie AP-1


1988



Nach oben




Nach oben

Verwendung

Die KNF-AP 1 dient zum Nachweis in der Luft befindlicher aerosolförmiger V-Kampfstoffe im Moment ihres Niederschlages im Gelände, an der Kampftechnik, Bewaffung und Ausrüstung.

Einsatztemperaturbereich: -40 - +50 Grad Celsius
Lager- und Nutzungsnorm: 5 Jahre

Quelle: A 053/1/116 Gerät zur chemischen Aufklärung WPChR und Kampfstoffnachweisfolie AP 1 Beschreibung und Nutzung 1986



Nach oben


Inhalt 10 Folien 18 cm x 2,5 cm



Nach oben

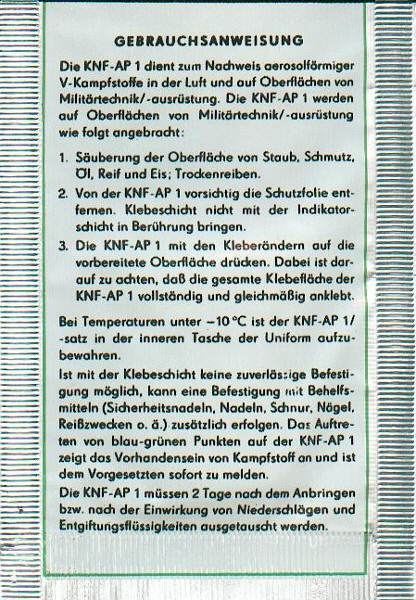

Gebrauchsanweisung



Nach oben

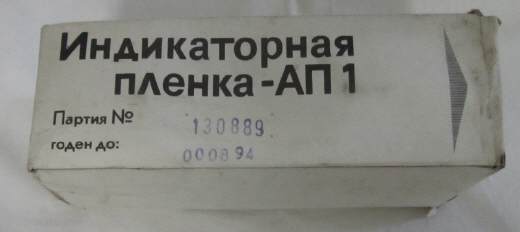

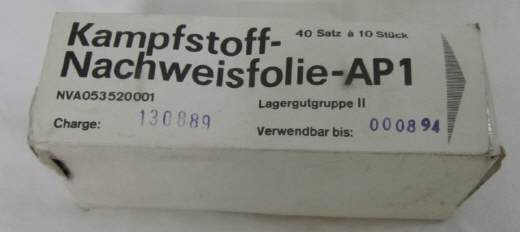

Verpackung 40 Sätze 1989



Nach oben




Nach oben

Kampfstoffanzeiger KSA 54


1964



Nach oben

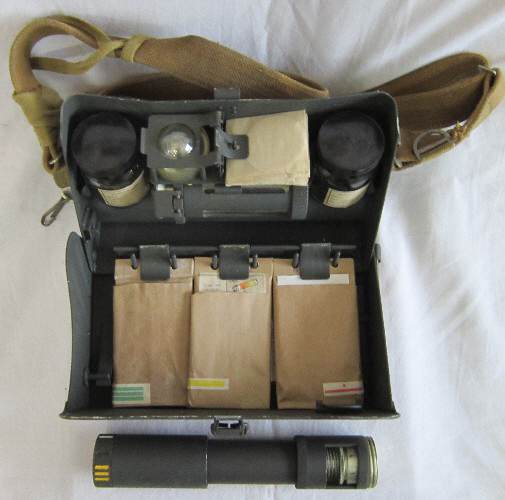

KSA 54 geöfnet



Nach oben

Bestimmung

Der Kampfstoffanzeiger dient zur Feststellung von Vergiftungen der Luft, des Geländes, der Ausrüstung und der technischen Kampfmittel.
Unter Verwendung des Spürpumpenaufsatzes ist man in der Lage Boden-, Lebensmittel- und Futterproben zu untersuchen.
Durch Aufsetzen eines Rauchfilters kann man feststellen, ob Giftrauch oder neutraler Nebel vorliegt.



Nach oben

Bestandteile

- Gehäuse
- Spürpumpe
- Kassetten mit Indikatorröhrchen
- Zubehör:
-- Spürpumpenaufsatz
-- 2 Probengläser
-- Rauchfilter
-- Schutzkappen
-- Löffel zur Probenentnahme
-- Rolle Markierungsband
-- Taschenlampe
-- Merkblatt
-- Meldeformulare
-- Trage- und Haltegurt


Gesamtgewicht: ca. 2,8 kg



Nach oben

Quelle

1. DV 46/2 Bedienungsanleitung für den Kampfstoffanzeiger 54 1957 u. 1966
2. Handbuch für Soldaten des Chemischen Dienstes, Deutscher Militärverlag, 1964



Nach oben

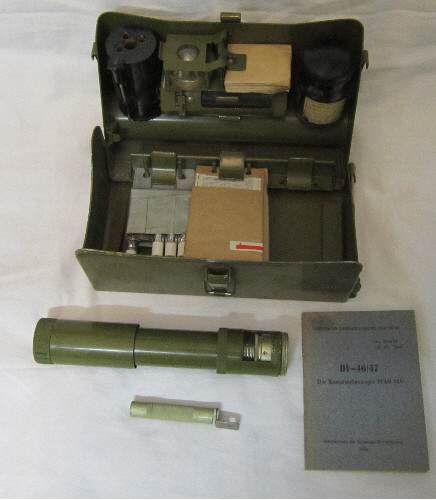

Kampfstoffanzeiger PChR 54 U


1961 umgerüstet 1966



Nach oben

Bestandteile

Spürpumpe
Sopürpumpenaufsatz
10  Schutzkappen aus Plast
10  Rauchfilter PDF1
Heizkörper
10  Heizpatronen
Spatel zur Probennahme
Rolle Trassierband (gelb)
Rolle Selbstklebeband
10  Polyäthylenbeutel

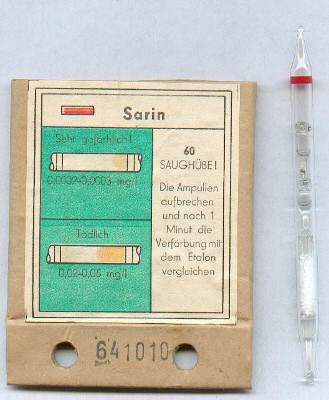

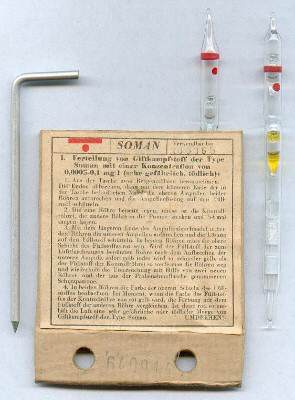

Kassette Indikatorröhrchen V-KS, Soman, Sarin

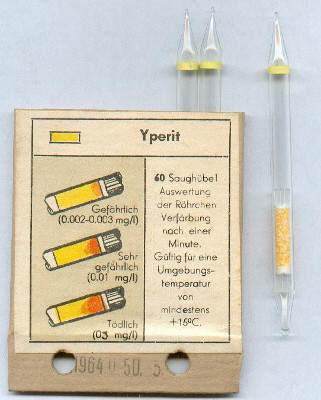

1   Kassette Indikatorrährchen Yperit

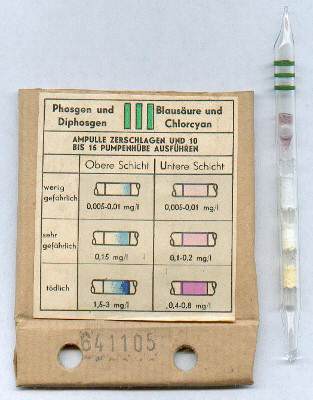

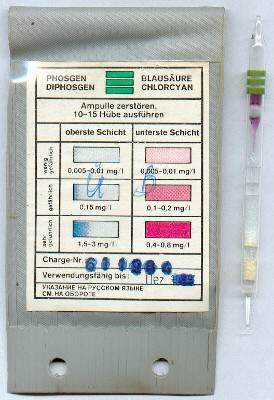

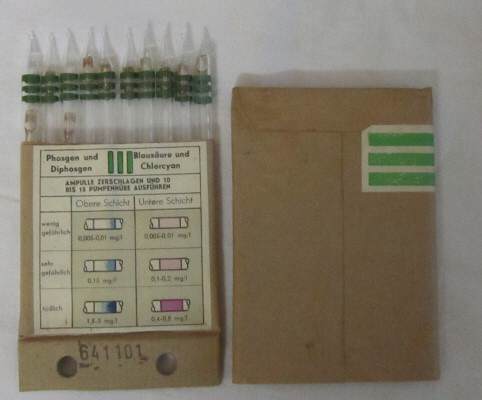

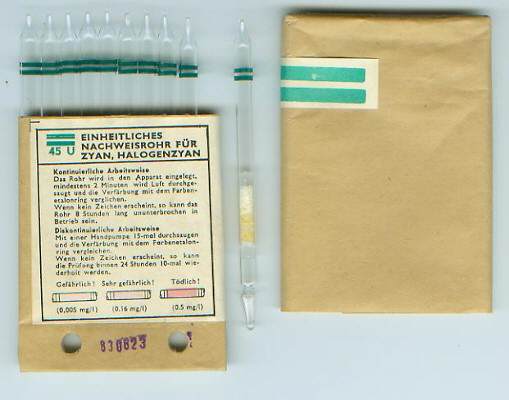

Kassette Indikatorröhrchen Phosgen, Diphosgen, Blausäre, Chlorcyan
Stab zum Öffnen der Amopullen Soman
Tragegurt
10  Meldeformulare
DV-46/47


Nach oben

Quelle

DV-46/47 Der Kampfstoffanzeiger PChR 54 U



Nach oben

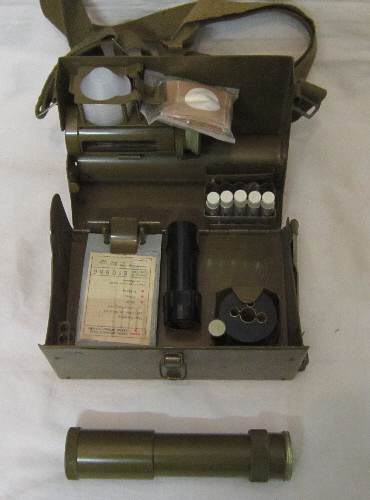

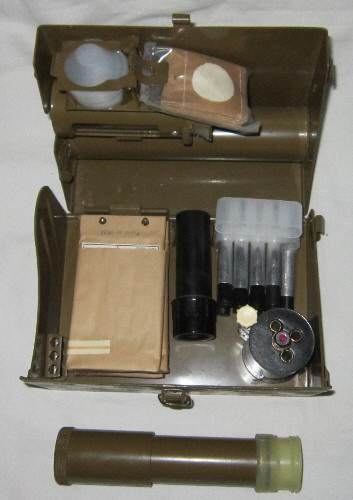

Kampfstoffanzeiger WPChR


1975



Nach oben


1978



Nach oben

Bestandteile

Spürpumpe
Sopürpumpenaufsatz
Schutzkappen
10  Rauchfilter
Heizkörper mit Ampullenöffner
10  Heizpatronen
Spatel

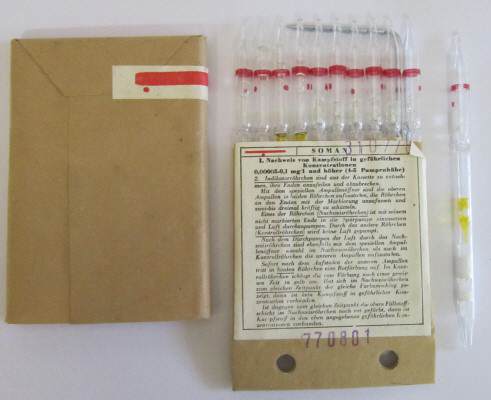

Kassette Indikatorröhrchen V-KS, Soman, Sarin

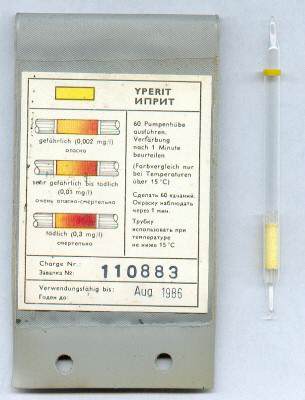

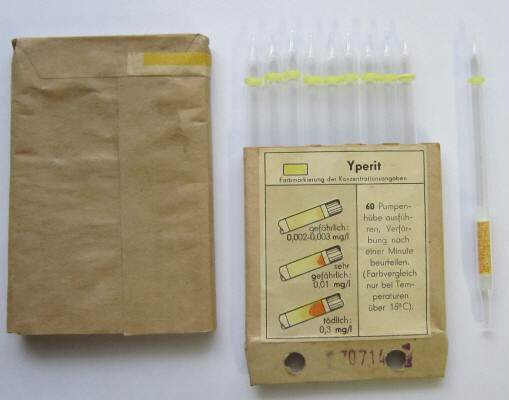

1   Kassette Indikatorrährchen Yperit
Tragegurt
Kurzanleitung zum Bestimmen von Soman, Sarin und V-KS
Nutzungsanleitung


Nach oben

Quelle

A 053/1/116 Kampfstoffanzeiger WPChR Beschreibung und Nutzung 1976



Nach oben

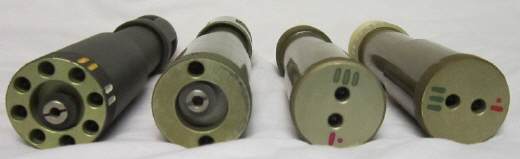

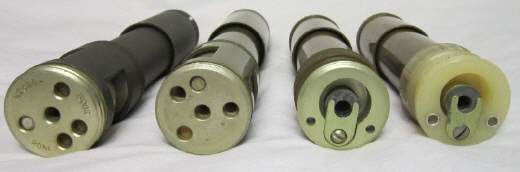

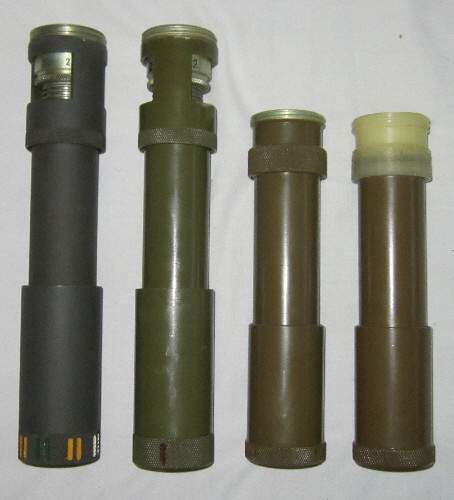

Spürpumpen KSA und WPChR


1964 - 1968 - 1975 - 1978



Nach oben


1964 - 1968 - 1975 - 1978



Nach oben


1964 - 1968 - 1975 - 1978



Nach oben

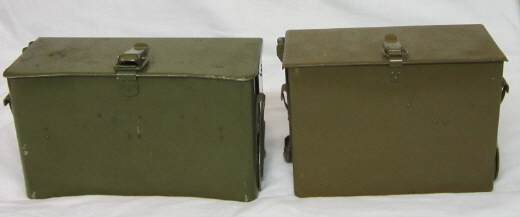

Links KSA 54/PChR 54 U rechts WPChR



Nach oben

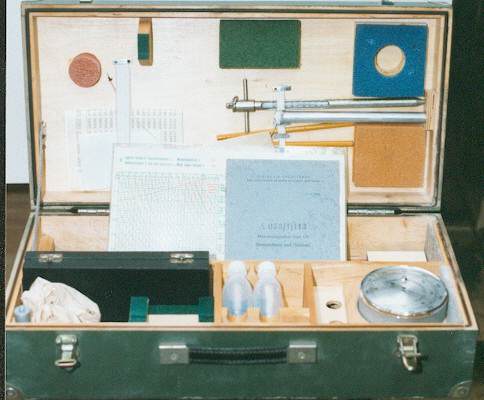

Meteorologischer Satz Ch


1981



Nach oben

Quelle

A 053/1/113
Meteorologischer Satz Ch
Beschreibung und Nutzung
1974



Nach oben

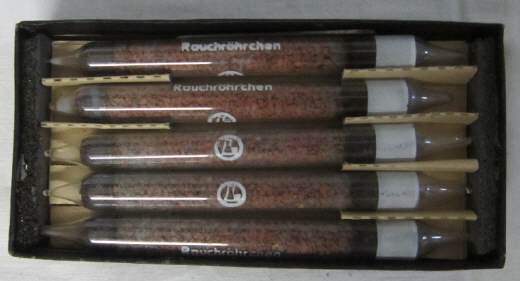

Rauchröhrchen


VEB LABORCHEMIE APOLDA 1986 unbegrenzt haltbar



Nach oben

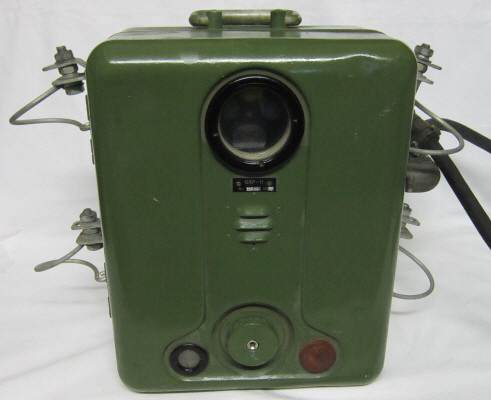

GSP - 11


1972



Nach oben

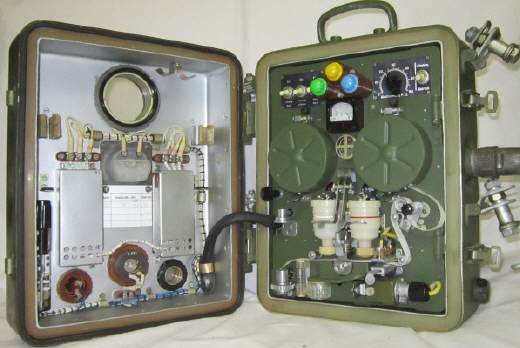

geöffnet



Nach oben

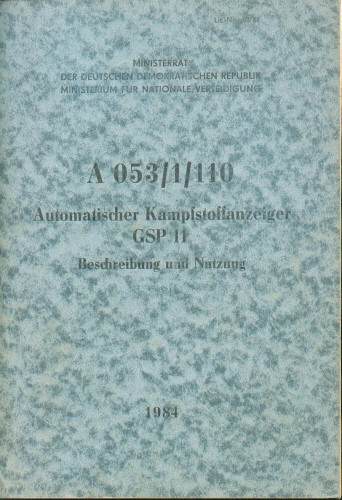

DV



Nach oben

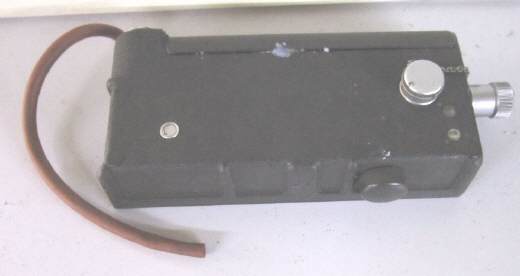

ZGJ


Hersteller: Carl Zeiss Jena



Nach oben


Nachweis von Methan
