Kinderschutzmaske PDF-7

Allgemeines

Je Holzkiste enthält 36 Maskenkörper, Filter, Tragetaschen, Seifenstifte KPSO und eine Original-Instruktion.
Jede Kiste enthält nur Maskenkörper einer Größe.

Die Größe des Maskenkörpers ist in arabischen Ziffern 1, 2, 3, 4 und 5 an der linken Seite der Kinnpartie erhaben geprägt.

Größenschlüssel:
Größe 1 - 15 %
Größe 2 - 20 %
Größe 3 - 30 %
Größe 4 - 20 %
Größe 5 - 15 %

Es gibt 2 Arten von Tragetaschen:
für größere Kinder: Trageband und Bereitschaftsband
für kleinere Kinder: zwei gekreuzte Tragebänder und anstelle des Bereitschaftsbandes sind zwei Seitenteile angebracht, die auf den Rücken des Kindes zugebunden werden.

Bänderung:
Die Größen 1, 2 u. 3 haben Zusatzbänder, die bei kleinen Kindern im Nacken zugebunden werden um ein Absetzen zu erschweren.
Die Größen 1, 2, 3 und 4 haben 1 Stirnband, die Größe 5 hat 2 Stirnbänder.



Nach oben

Bestandteile

Bezeichnung  Kinderschutzmaske PDF-7 (Противогаз детский фильтрующий ПДФ-7)
Bestandteile  Gesichtsteil MD-1A Grösse 1 (МД-1А)
  Gesichtsteil MD-1A Grösse 2 - 3 (МД-1А)
  Gesichtsteil MD-1A Grösse 4 (МД-1А)
  Gesichtsteil MD-1A Grösse 5 (МД-1А)
  Filter GP-5 (ГП-5)
  Tragetasche PDF-7 (ПДФ-7)
  Seifenstift (КПЗО)
  Original-Instruktion


Nach oben

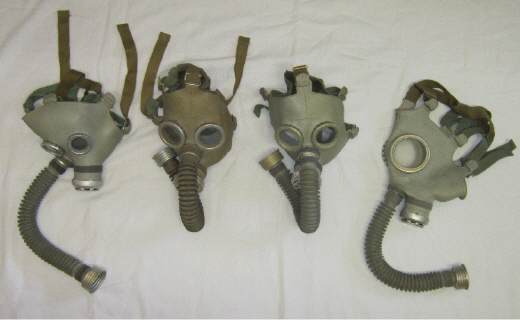

Übersicht


von links nach rechts Größe 1, Größe 2 u. 3, Größe 4, Größe 5



Nach oben

Tragetasche PDF - 7


Links für kleinere Kinder (Größe 1) , Rechts für größere Kinder (Größe 2 - 5)



Nach oben

Markierung

Gesichtsteil:
(1 im Kreis) Ф 6 О 87...

1 Größe
Ф 6 Nr. der Pressform
О Index (Tarnbezeichnung) Hersteller
87 Herstellungsjahr
... Quartal pro Punkt 1 Quartal
1A Marke des Maskenkörpers MD-1A

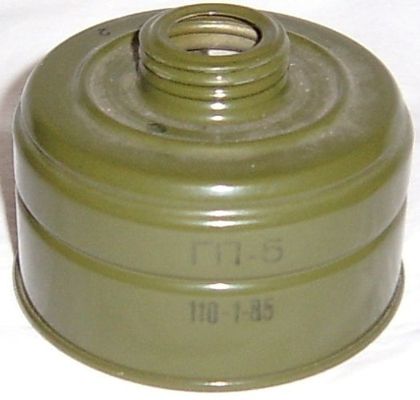

Filter
ГП-5 М 83-IV-13

ГП-5 Bezeichnung (Herstellungsindex)
M Index Hersteller
83 Jahr
IV Quartal
13 Nr. der Serie (Partie)

Tragetasche

ПДФ (ПДФ-7), III-87-25 В

ПДФ Bezeichnung (Herstellungsindex)
(ПДФ-7) Bezeichnung (Herstellungsindex)
III Quartal
87 Jahr
25 Nr. der Serie (Partie)
B Index Hersteller





Nach oben

Bedienungsanleitung




Nach oben

Quelle

ZV der DDR "Bevölkerungsschutzmasken" 2. völlig überarbeitete Auflage Berlin 1982

Die Broschüre "Bevölkerungsschutzmasken" (2.Auflage) tritt am 01.12.1982 in Kraft.
Sie wendet sich an Mitarbeiter staatlicher Organe und Betriebe, Angehörige und freiwillige Mitarbeiter der Zivilverteidigung, die für die Bereitstellung, Lagerung, Wartung und Pflege von Bevölkerungsschutzmasken sowie für die Einweisung von Erwachsenen und Kindern in die Handhabung von Bevölkerungsschutzmasken verantwortlich sind.
