51018

Universalprüfgerät 51018

Verwendungsbereich: hauptsächlich für die Überprüfung von Behältergeräten und Regenerationsgeräten
- Dichtheit bei Über- und Unterdruck
- Öffnungsdruck des Lungenautomaten
- Öffnungsvolumen des Lungenautomaten
- Öffnungsdruck von Überdruckventilen
- Öffnungs- und Abschaltdruck der Vorfüllung
- Sauerstoff-Volumenstrom
- Dichtprüfung der Atemventile

(z.Z. im IFM)



Nach oben

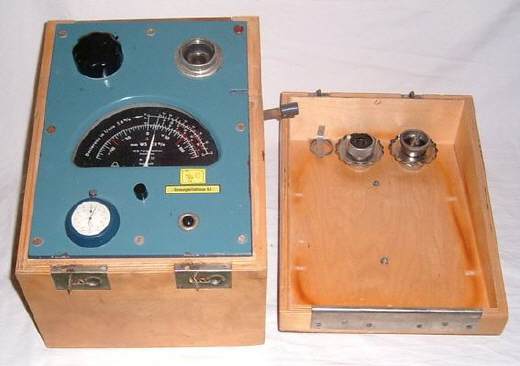

Ansicht




Nach oben

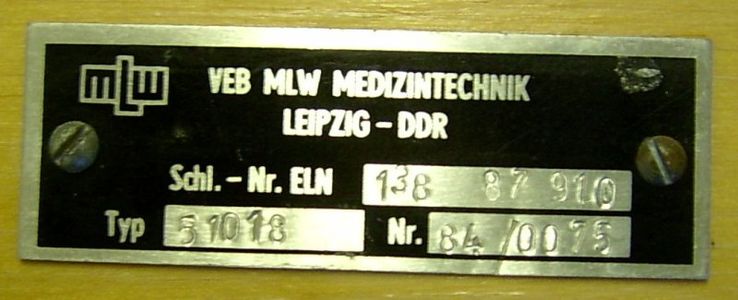

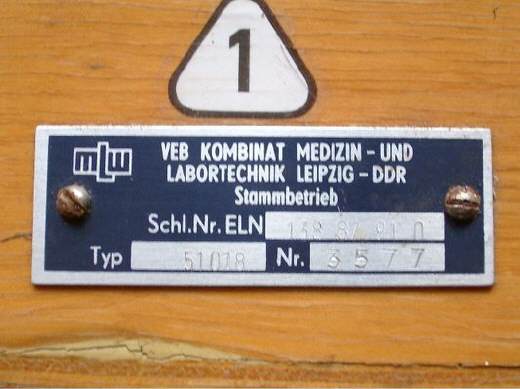

Typschild




Nach oben

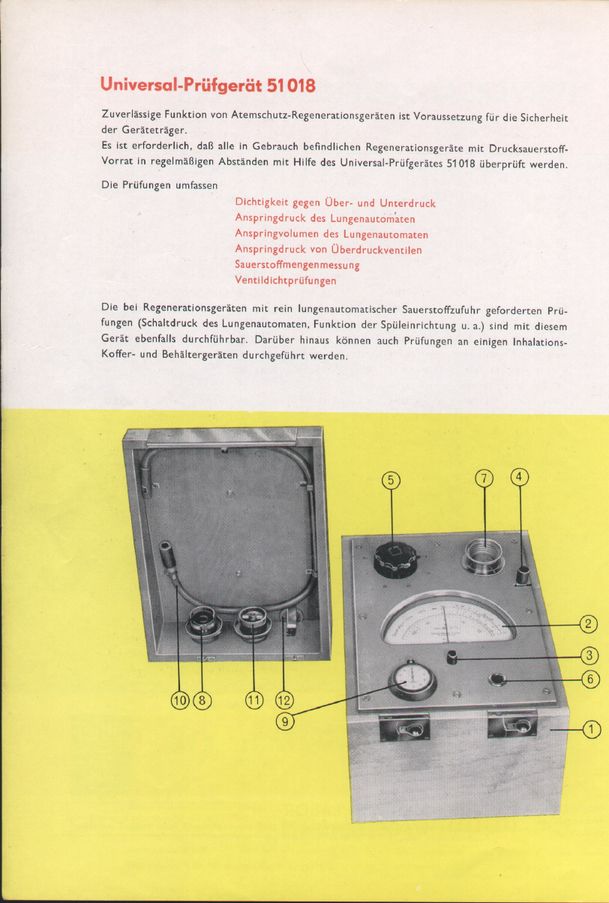

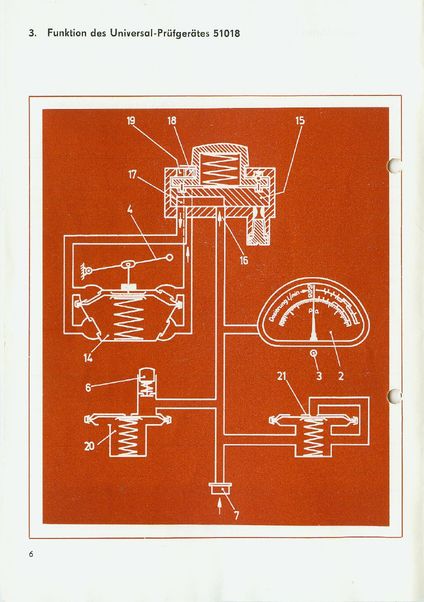

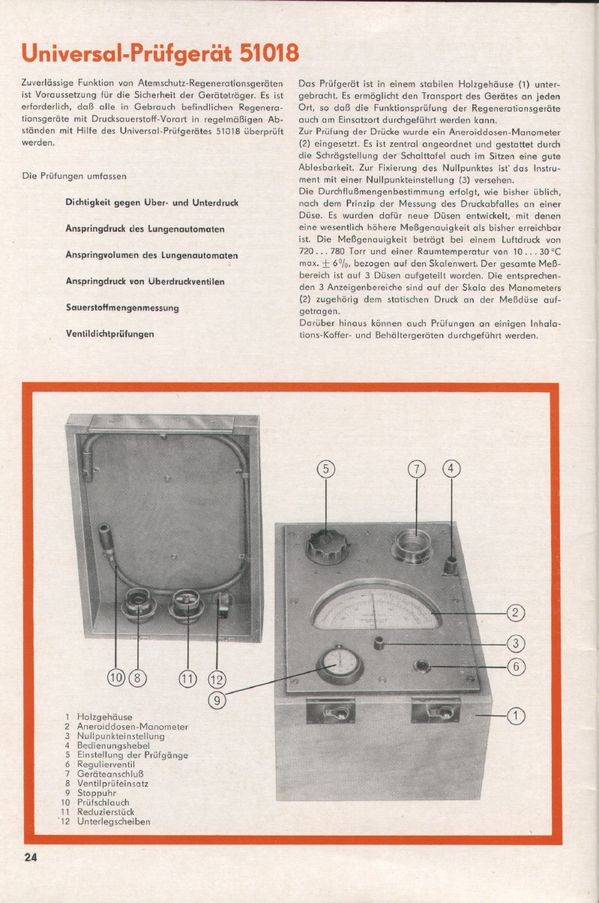

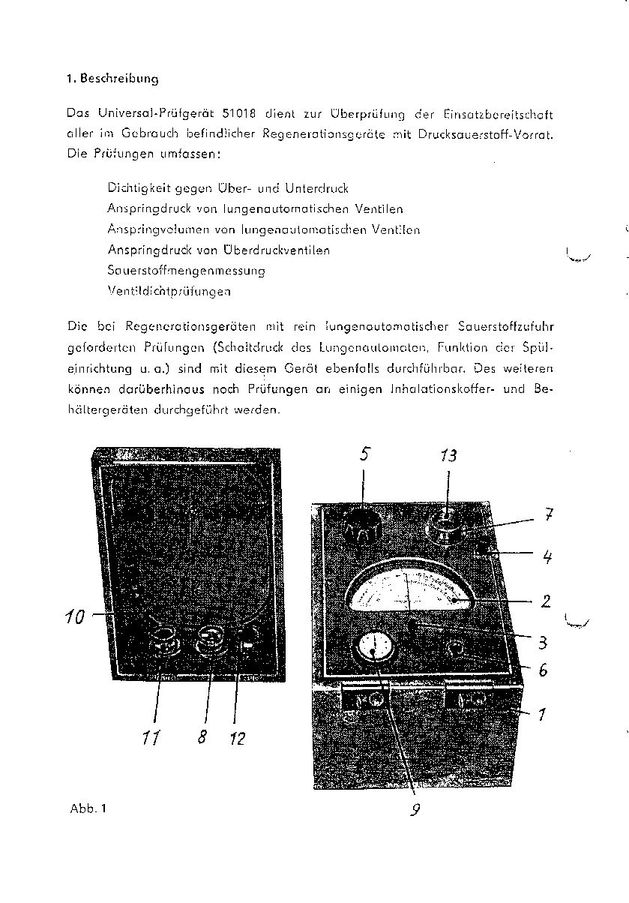

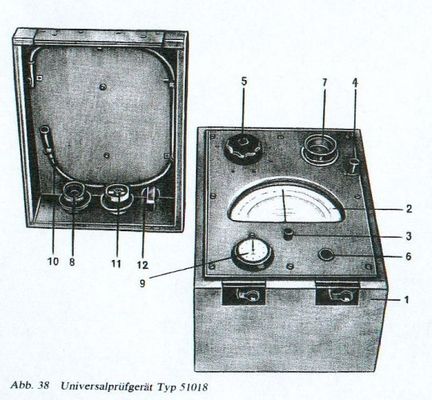

Hauptteile

1 = Unterteil
2 = Aneroiddosen-Manometer
3 = Nullpunkteinstellung
4 = Bedienhebel
5 = Drehknopf für Einstellung der Prüfgänge
6 = Regulierventil
7 = Geräteanschluss
8 = Ventilprüfeinsatz für Atemventile
9 = Stoppuhr
10 = Prüfschlauch
11 = Reduzierstück
12 = Unterlegscheiben




Nach oben

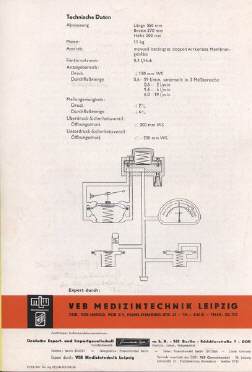

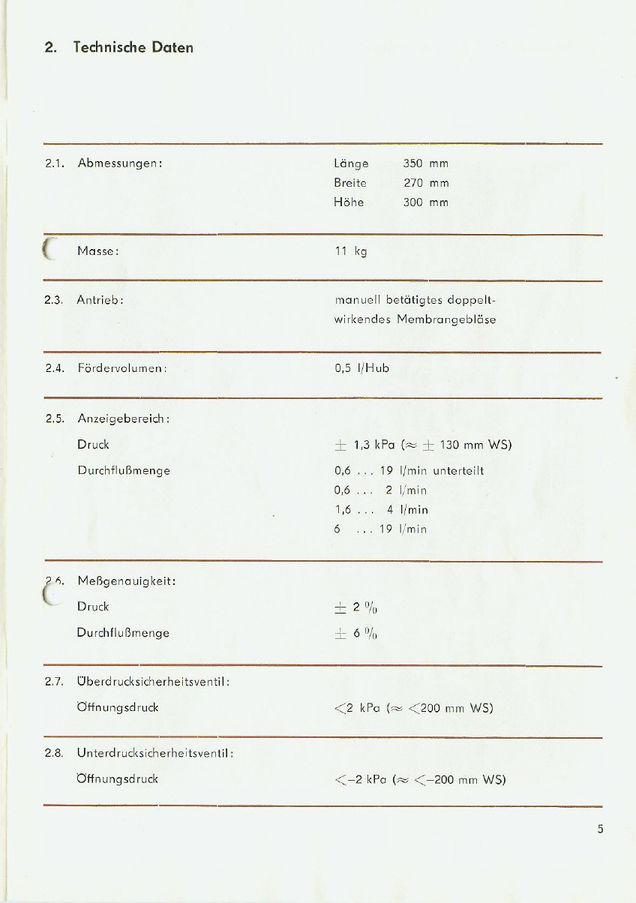

Technische Daten

Länge:  350 mm
Breite:  270 mm
Höhe:  300 mm
Masse:  ca. 11 kg


Nach oben

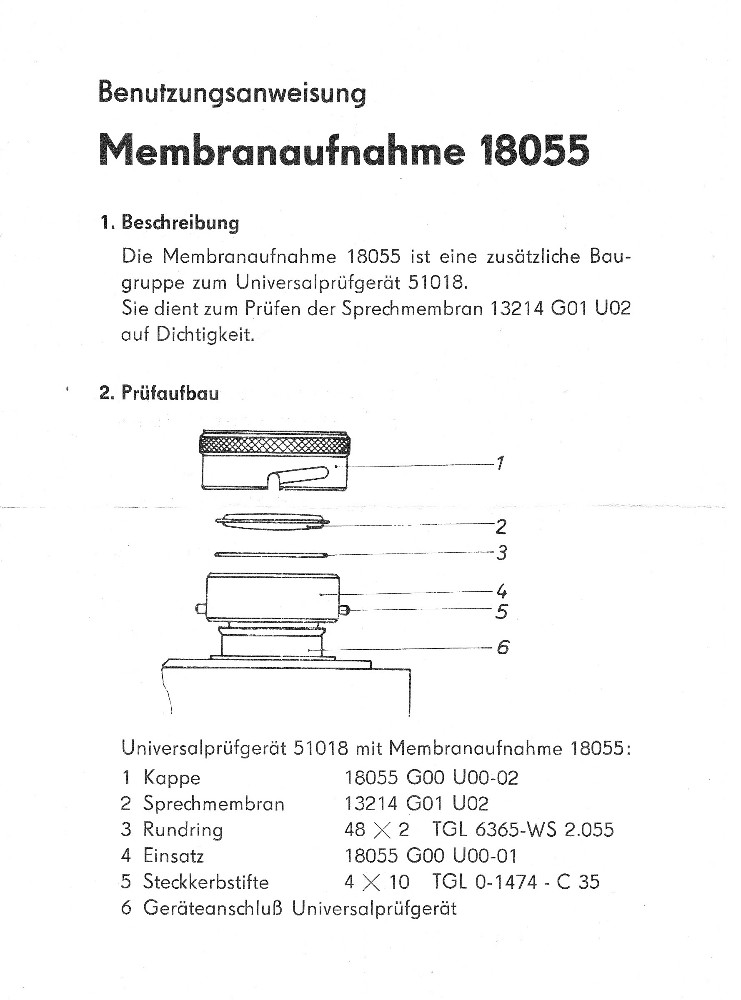

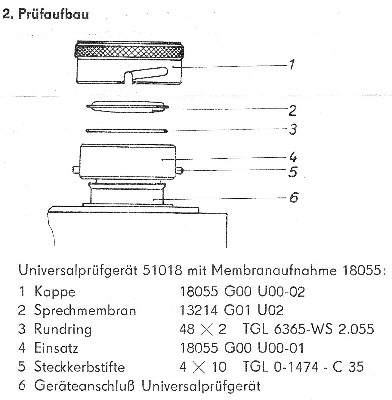

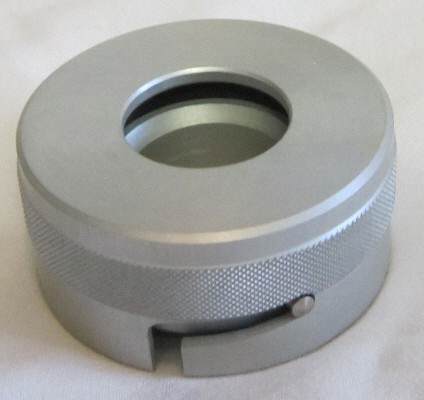

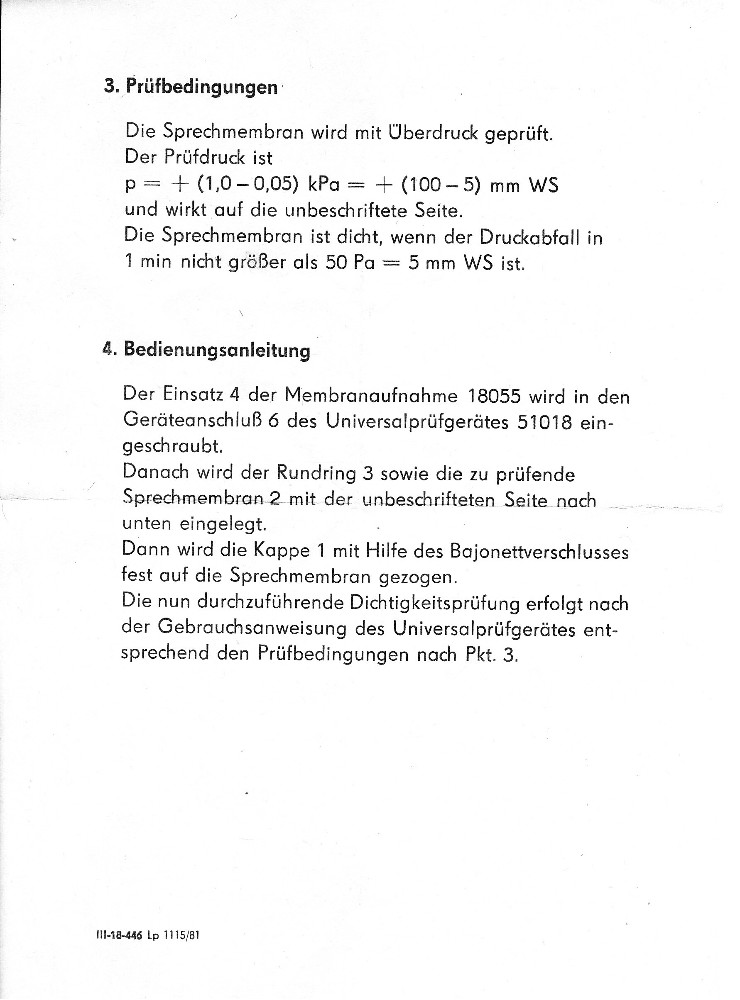

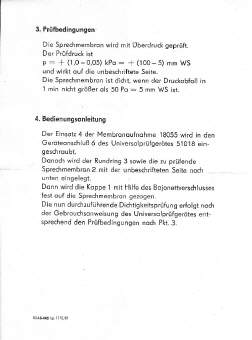

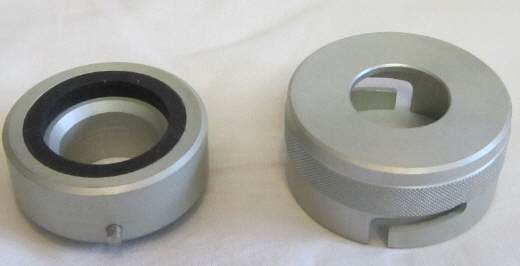

Membranaufnahme 18055


Zusatzbaugruppe zum Universalprüfgerät51018



Nach oben




Nach oben




Nach oben

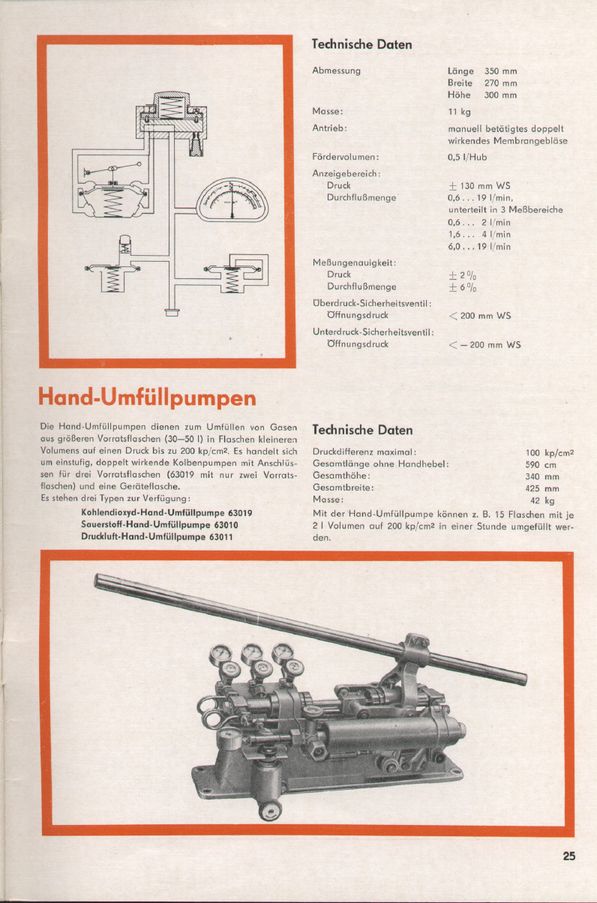

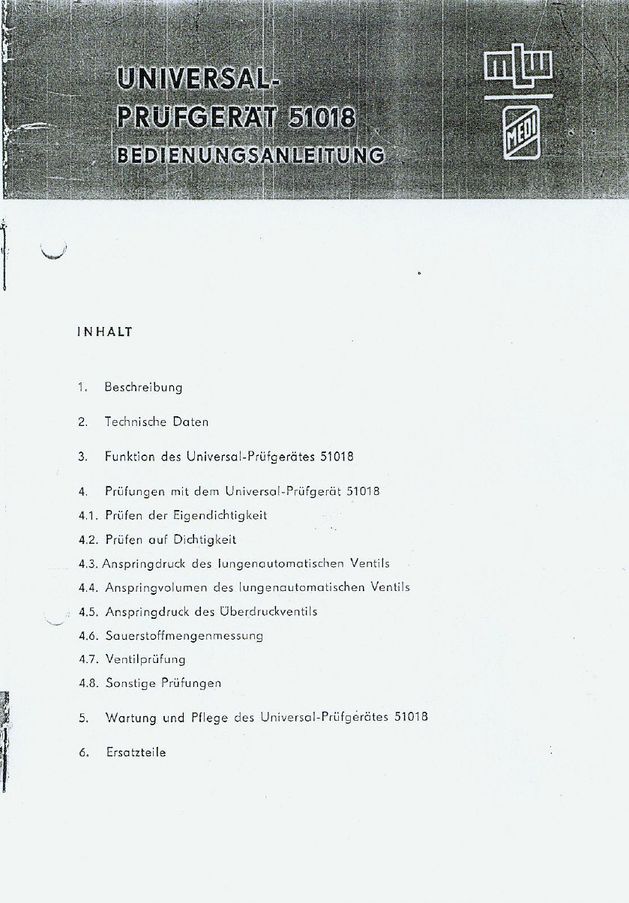

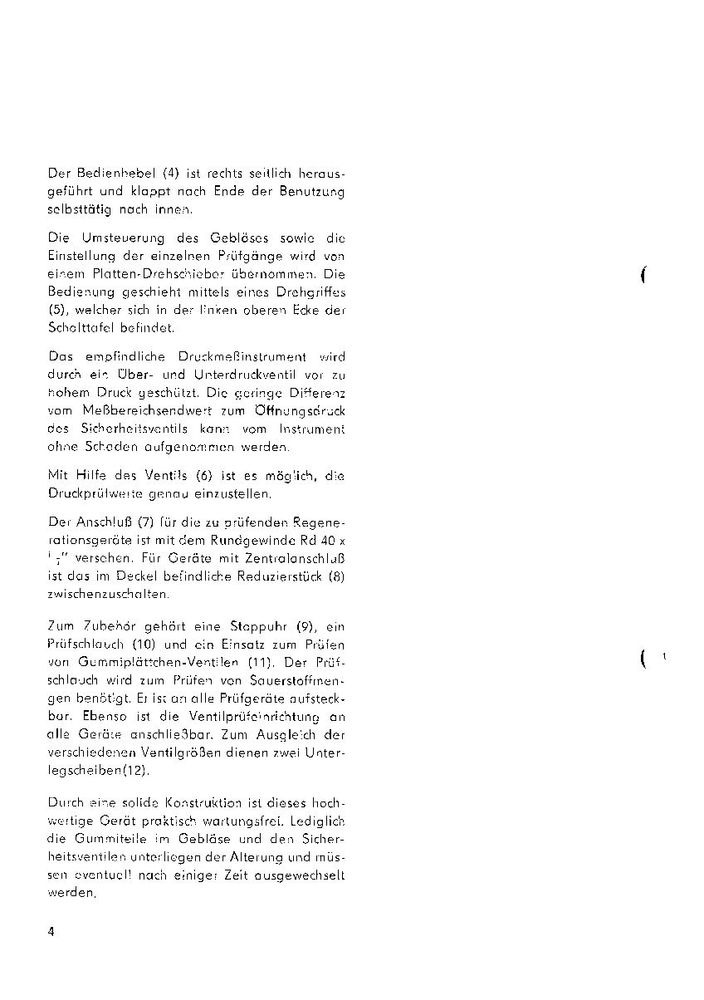

Quelle 1



Nach oben

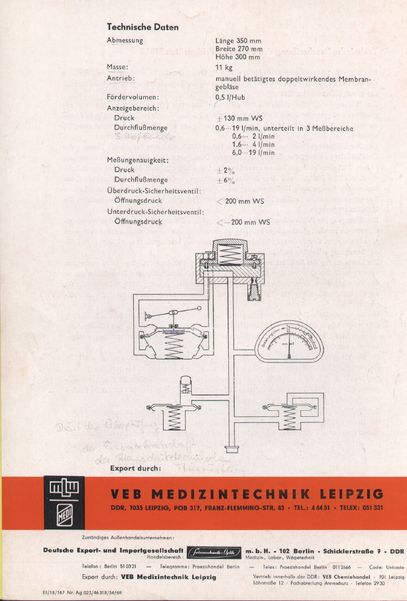

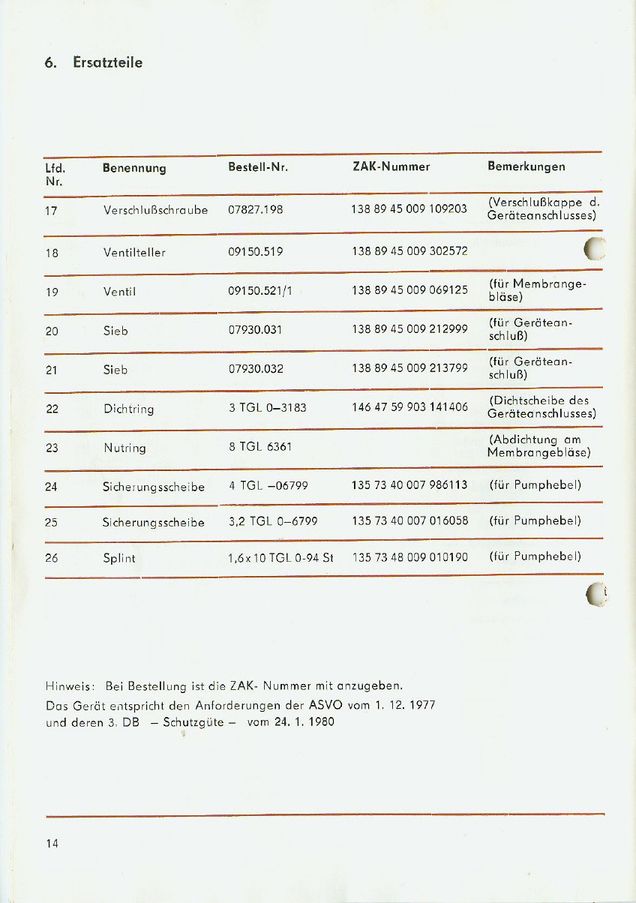

Quelle 2



Nach oben

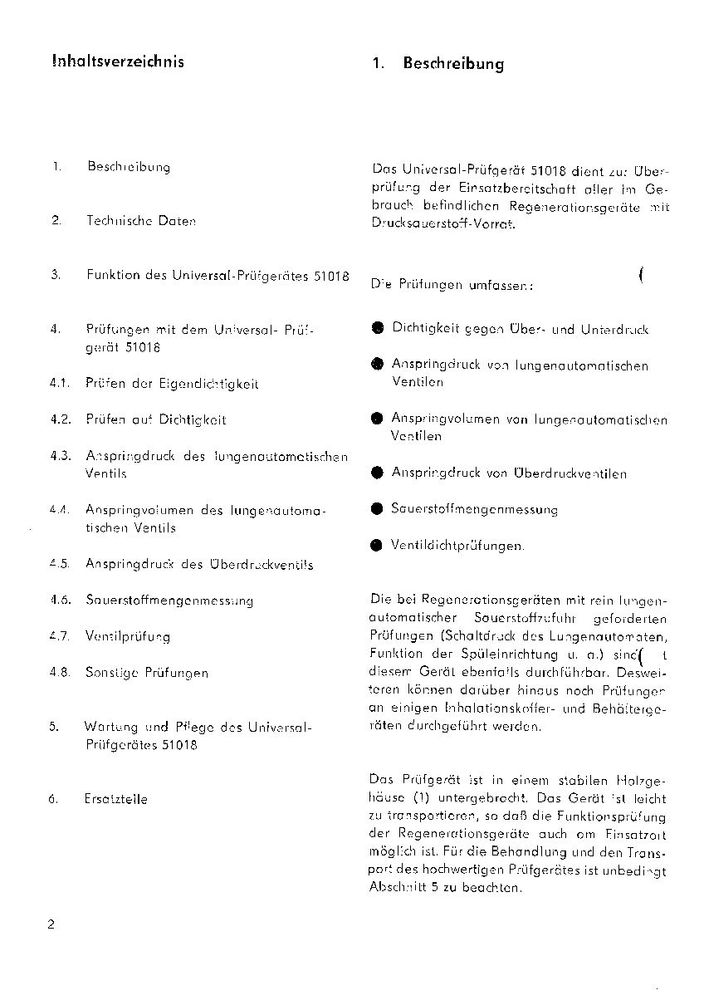

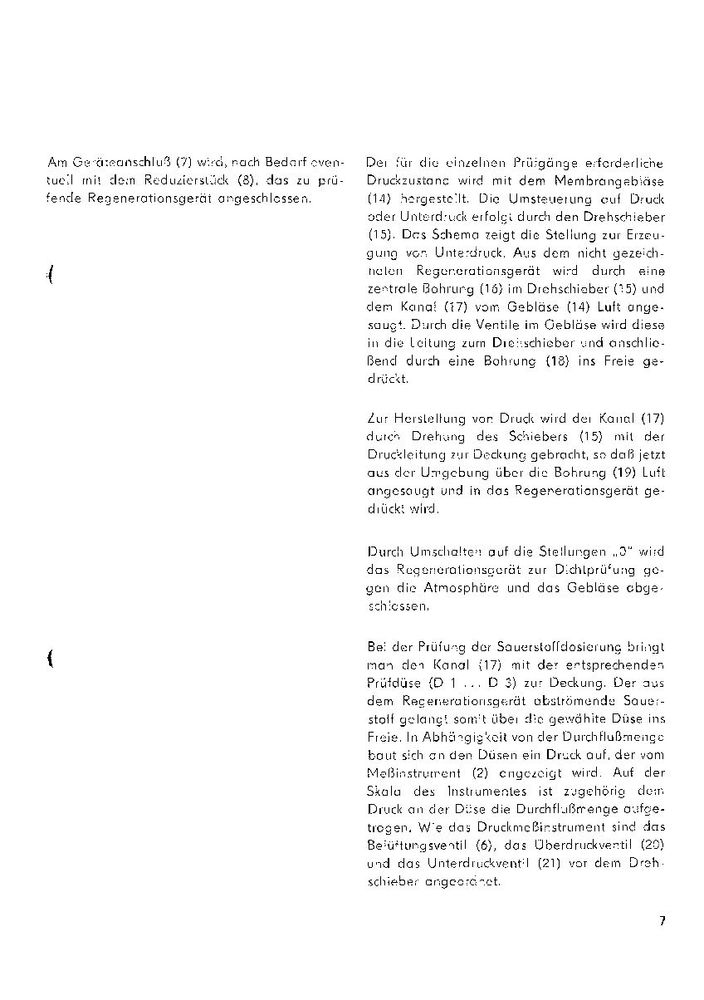

Quelle 3



Nach oben

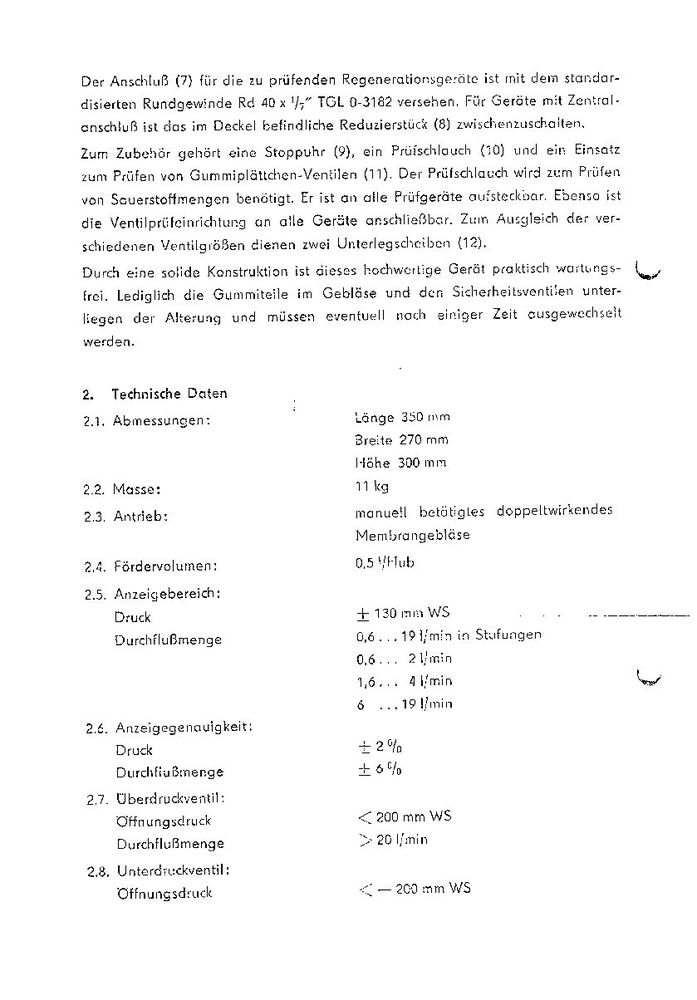

Quelle 4



Nach oben

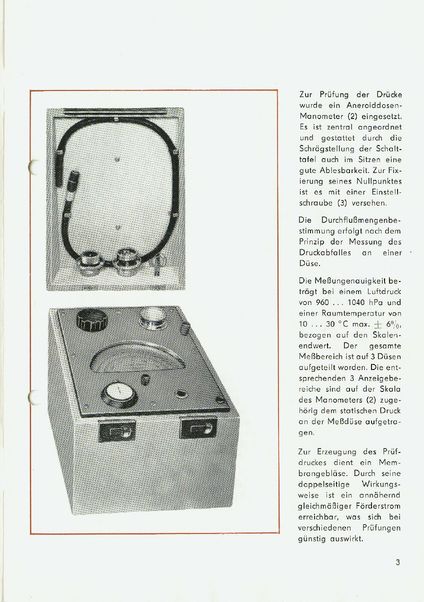

Quelle5

1. Handbuch Grubenrettung und Gasschutz im Bergwerk, Verlag Tribüne, Berlin, 1979, Seite 110
2. Typschild



Nach oben

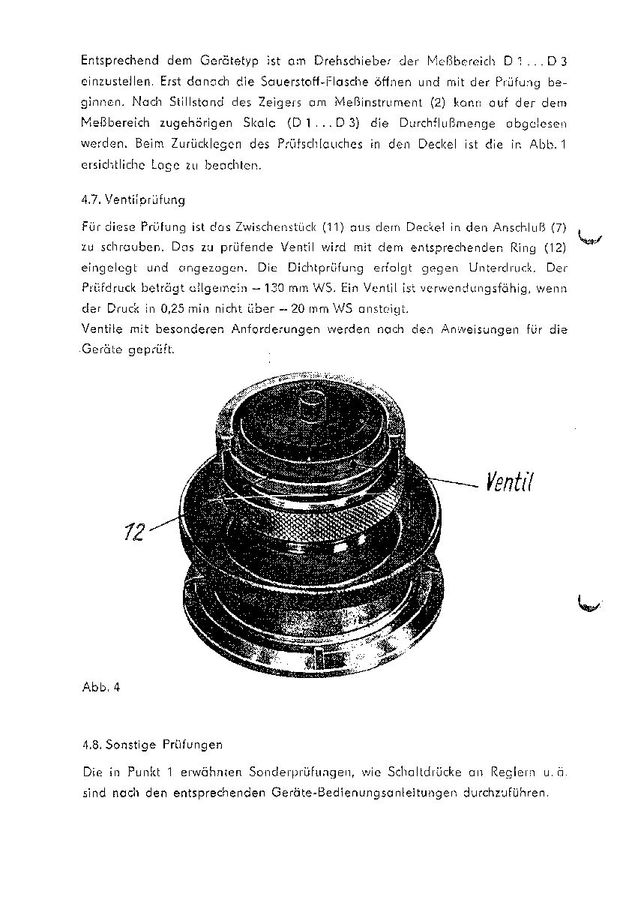

Quelle 6
